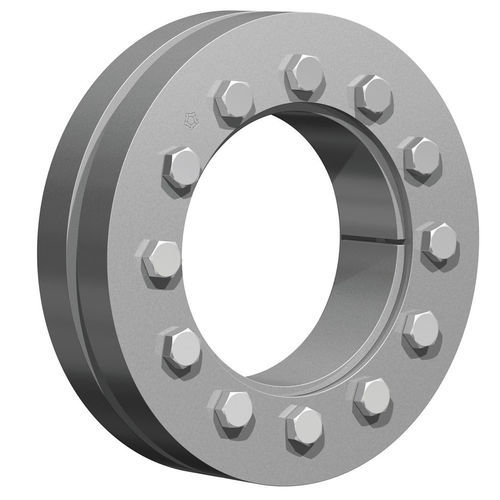

Giunto per ghiera di serraggio RfN 4071

a discoper albero di trasmissionecon flangia

Anello interno tagliato - basse perdite e pressione sul mozzo. Estensione della serie RINGFEDER® RfN 4061 da un diametro interno di 220 mm fino ai diametri più grandi. Soluzione economica con elevata capacità nella più ampia gamma di applicazioni possibili. La forza di precarico può essere impostata in modo mirato per l'applicazione in questione. Caratteristiche del prodotto I dischi di calettamento sono il metodo moderno per creare un accoppiamento meccanico di calettamento. Il disco di calettamento è costituito da uno o due anelli di spinta con fori conici e da un anello interno conico corrispondente. Stringendo le viti di bloccaggio, gli anelli reggispinta vengono uniti comprimendo l'anello interno ed esercitando una pressione sull'esterno del mozzo, bloccandolo sull'albero. Essendo posizionato intorno al mozzo, c'è una sola interfaccia che trasmette i carichi, il metodo della calettatura offre vantaggi distinti, come la possibilità di realizzare connessioni molto concentriche e ben bilanciate, adatte ad applicazioni ad alta velocità. Le connessioni con anello di calettamento tradizionali richiedono calcoli complicati, strette tolleranze di lavorazione e finiture superficiali accurate, oltre a un notevole sforzo per il montaggio e lo smontaggio. La connessione con anello di calettamento non presenta nessuno di questi svantaggi ed è migliore di qualsiasi altro metodo di connessione abituale per quanto riguarda la resistenza alla fatica sotto sforzo torsionale alternato. Gamma illimitata di applicazioni - Le connessioni con anello di calettamento RINGFEDER® sono adatte a fissare tutti i tipi di mozzi su alberi e assi. Sostituiscono le tradizionali calettature, le chiavi e le connessioni poligonali, gli alberi scanalati ecc.
