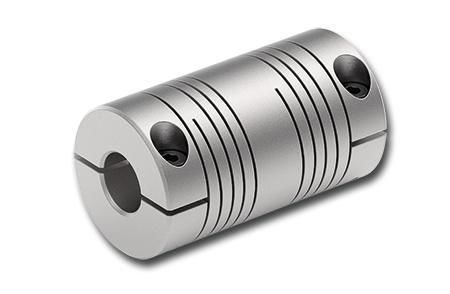

Giunto flessibile in torsione RBC … DWC-ALU

in alluminiocon alesaggiocompatto

Il giunto a doppia spirale RBC DWC-ALU è un giunto compatto e leggero in alluminio con boccola di serraggio, progettato per la trasmissione angolare sincrona senza gioco e per la compensazione ottimale degli disallineamenti d'albero.

Caratteristiche

• Giunto compatto per uso universale
• Trasmissione angolare sincrona senza gioco dei movimenti rotatori
• Elevata capacità di disallineamento radiale
• Progettato per coppie ridotte
• Materiale: Alluminio 7075-T6 (n. materiale 3.4365)
• Compensazione ottimale degli disallineamenti d'albero

Applicazioni tipiche

• Ingegneria meccanica generale
• Costruzione di apparecchi
• Azionamenti di mandrini

Varianti disponibili (estratto dal webshop)

• RBC 0100 DWC-ALU-006.000-006.000 — Codice articolo: 4417-126104-006.00 — Peso: 54,0 g — d1: 6 mm — d2: 6 mm — Tempi di consegna: 10 giorni
• RBC 0100 DWC-ALU-008.000-006.000 — Codice articolo: 4417-126104-M20559 — Peso: 54,0 g — d1: 8 mm — d2: 6 mm — Tempi di consegna: 10 giorni
• RBC 0100 DWC-ALU-008.000-008.000 — Codice articolo: 4417-126104-008.00 — Peso: 54,0 g — d1: 8 mm — d2: 8 mm — Tempi di consegna: 10 giorni
• RBC 0100 DWC-ALU-010.000-006.000 — Codice articolo: 4417-126104-M20579 — Peso: 54,0 g — d1: 10 mm — d2: 6 mm — Tempi di consegna: 10 giorni
• RBC 0100 DWC-ALU-010.000-008.000 — Codice articolo: 4417-126104-M20583 — Peso: 54,0 g — d1: 10 mm — d2: 8 mm — Tempi di consegna: 10 giorni
• RBC 0100 DWC-ALU-010.000-010.000 — Codice articolo: 4417-126104-010.00 — Peso: 54,0 g — d1: 10 mm — d2: 10 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-008.000-008.000 — Codice articolo: 4417-132104-008.00 — Peso: 113,0 g — d1: 8 mm — d2: 8 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-010.000-008.000 — Codice articolo: 4417-132104-M20583 — Peso: 113,0 g — d1: 10 mm — d2: 8 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-010.000-010.000 — Codice articolo: 4417-132104-010.00 — Peso: 113,0 g — d1: 10 mm — d2: 10 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-012.000-008.000 — Codice articolo: 4417-132104-M20594 — Peso: 113,0 g — d1: 12 mm — d2: 8 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-012.000-010.000 — Codice articolo: 4417-132104-M20598 — Peso: 113,0 g — d1: 12 mm — d2: 10 mm — Tempi di consegna: 10 giorni
• RBC 0125 DWC-ALU-012.000-012.000 — Codice articolo: 4417-132104-012.00 — Peso: 113,0 g — d1: 12 mm — d2: 12 mm — Tempi di consegna: 10 giorni
• RBC 0150 DWC-ALU-010.000-010.000 — Codice articolo: 4417-138104-010.00 — Peso: 180,0 g — d1: 10 mm — d2: 10 mm — Tempi di consegna: 10 giorni
• RBC 0150 DWC-ALU-012.000-010.000 — Codice articolo: 4417-138104-M20598 — Peso: 180,0 g — d1: 12 mm — d2: 10 mm — Tempi di consegna: 10 giorni
• RBC 0150 DWC-ALU-012.000-012.000 — Codice articolo: 4417-138104-012.00 — Peso: 180,0 g — d1: 12 mm — d2: 12 mm — Tempi di consegna: 10 giorni

Specifiche tecniche

• Tipo prodotto: Giunto a doppia spirale con boccola di serraggio
• Materiale: Alluminio 7075-T6 (n. materiale 3.4365)
• Gioco: progettato per trasmissione angolare sincrona senza gioco
• Compensazione disallineamenti: elevata compensazione radiale e ottimale compensazione dei disallineamenti d'albero
• Gamma di coppia prevista: per coppie ridotte (taglie per applicazioni da bassa a moderata coppia)
• Pesi tipici per serie: RBC 0100 ≈ 54,0 g; RBC 0125 ≈ 113,0 g; RBC 0150 ≈ 180,0 g
• Tempo di consegna standard (ex works): 10 giorni lavorativi (standard per ordini fino a 5 pz.)
• Documentazione disponibile: scheda tecnica e istruzioni di montaggio/esercizio (vedere documenti del prodotto)
