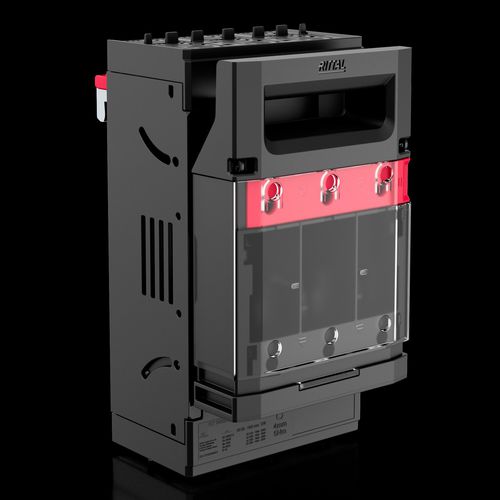

Porta fusibile Class J RiLineX

per montaggio su busbarClass JUL

Descrizione
Portafusibile RiLineX RX 9364010 per sistemi a sbarre 60 mm. Per cartucce fusibili Classe J (21×57 mm), 1–30 A. Coperchio chiudibile e predisposto per sigillo. Punti di misura integrati sul coperchio per prova di tensione sicura. Posizione di parcheggio per facilitare la manutenzione. Variante di collegamento con morsetto per conduttori rotondi 1,5–95 mm²; conduttori fini con terminale 1,5–70 mm².

Vantaggi

• Coperchio: chiudibile e predisposto per sigillo
• Verifica della tensione tramite punti di misura integrati e apertura separata
• Posizione di parcheggio per facilitare le operazioni di manutenzione

Materiale e colore

• Poliammide (PA 6), comportamento al fuoco UL 94‑V0
• Colori: RAL 9005; RAL 35745

Dati elettrici e meccanici

• Corrente nominale (max.): 30 A
• Tensione nominale di esercizio: 600 V AC
• Valori elettrici UL (SCCR): 200 kA - 600 V, Fusibile Classe J max. 30 A, JDDZ/7
• Uscita cavi: sopra/sotto
• Numero poli: 3 poli

Compatibilità fusibile e sbarre

• Compatibile con cartucce fusibili Classe J (21×57 mm)
• Compatibilità sbarre: 15 x 5/10 mm; 20 x 5/10 mm; 30 x 5/10 mm

Collegamento

• Collegamento conduttori rotondi (variante morsetto): 1,5–95 mm²
• Collegamento conduttori fini con capocorda: 1,5–70 mm²
• Nota: la documentazione riporta sia 1,5–95 mm² che 1,5–70 mm² a seconda della variante di collegamento

Dimensioni

• Larghezza: 106 mm
• Altezza: 195 mm
• Profondità: 105 mm

Imballaggio e peso

• Codice prodotto: RX 9364010
• Confezione: 1 pz
• Peso netto: 1,2 kg
• Peso lordo: 1,235 kg

Specifiche tecniche

• Codice doganale: 85361050
