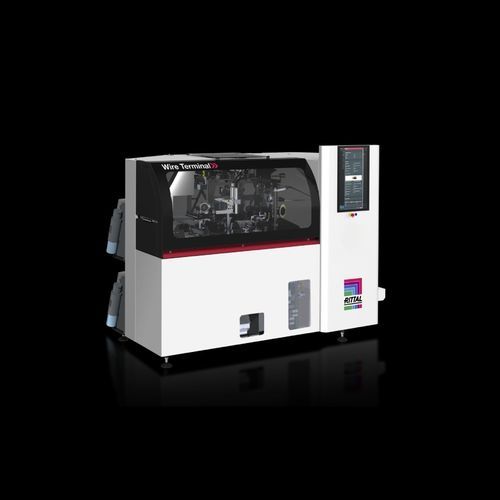

Macchina spelacavi cianfrinatrice per cavi elettrici WT series

interamente automatica

Panoramica Lavorazione cavi completamente automatizzata con taglio a misura, spelatura, crimpatura con capicorda e marcatura per progetto. Supporta prelievo e stoccaggio specifico per ordine, uscita su guide porta-fili, fascicoli a catena o fornitura just-in-time tramite Wire Handling System (WHS).

Caratteristiche

• Disponibile in sei varianti (L5 R, L5 B, L5 T, L10 R, L10 B, L10 T)
• Sezioni supportate: 0,5–2,5 mm² o 0,5–6 mm² a seconda della variante
• Tre opzioni di uscita: sistema guide, wire chain bundle, Wire Handling System
• Spelatura e crimpatura a controllo lineare con possibilità di spelatura totale o parziale
• Instradamento avanzato con blocco di alimentazione dotato di memoria RFID per set-up sicuri e ripetibili

Benefici

• Risparmio di tempo indicato fino al 50% in combinazione con Rittal Wire Terminal e Eplan Smart Wiring
• Velocizza la produzione grazie all'automazione completa delle lavorazioni
• Operazioni di lavorazione riportate fino a 11× più rapide
• Ammortamento tipico a partire da ca. 150 quadri/anno (circa 2,5 anni indicati)
• Qualità costante e elevata dei cavi lavorati

Varianti prodotto

• Wire Terminal WT L5 R — sistema guide; lavora 0,5–2,5 mm²; fili finiti guidati in sequenza corretta; guide bloccabili
• Wire Terminal WT L5 B — wire chain bundle; lavora 0,5–2,5 mm²; uscita in fascicoli a catena
• Wire Terminal WT L5 T — unità per WHS; lavora 0,5–2,5 mm²; integrazione per erogazione sequenziale alle postazioni
• Wire Terminal WT L10 R — sistema guide; lavora 0,5–6 mm²; guide con bloccaggio
• Wire Terminal WT L10 B — formatura fascicoli; lavora 0,5–6 mm²; uscita in fascicoli
• Wire Terminal WT L10 T — unità per WHS; lavora 0,5–6 mm²; fornitura just-in-time alle postazioni

Funzioni automatizzate

• Taglio a misura
• Spelatura (parziale e totale)
• Crimpatura e inserimento capicorda
• Marcatura dei fili secondo progetto
• Smistamento e uscita in base all'ordine (guide, fascicoli, WHS)

Accessori e opzioni (selezione)

• Capicorda sciolti con collarino plastico in vari sezioni
• Blocco di chiusura guide WT per trasporto sicuro
• Carrello per guide con portautensili
• Guide WT per 0,5–6 mm²
• Stazione di pulizia per testina di stampa
• Wire store WT Tube 12 con blocco alimentazione RFID per cambio rapido
• Tramoggia vibrante per alimentazione capicorda
• Nastro di legatura WT per uscita a fascicoli
• Opzione stampante Wire Printer per marcatura automatica via HMI

Download Flyer: Wire Terminal WT; Brochure: Rittal Automation Systems

Specifiche tecniche

• Varianti: L5 R, L5 B, L5 T, L10 R, L10 B, L10 T
• Sezioni: 0,5–2,5 mm² o 0,5–6 mm² a seconda della configurazione
• Opzioni di uscita: sistema guide, wire chain bundle, Wire Handling System (WHS)
• Operazioni: taglio, spelatura, crimpatura, marcatura
• Instradamento: blocco di alimentazione con memoria RFID per cambi formato sicuri
• WHS: distribuzione just-in-time con aria compressa fino a 4 postazioni
• Precisione: spelatura e crimpatura a controllo lineare
• Note di prestazione: risparmio fino al 50% con Eplan Smart Wiring; processi fino a 11× più rapidi; ammortamento da ~150 quadri/anno (indicato)
