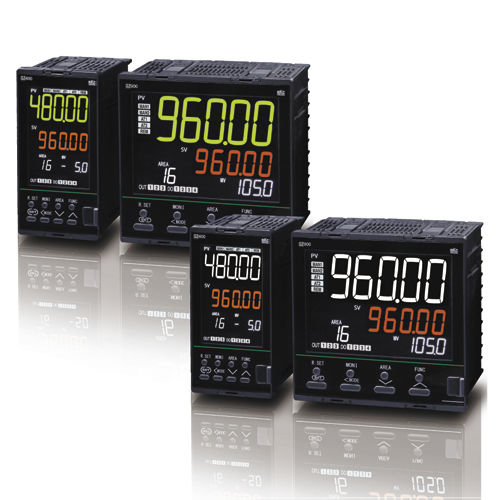

Controllore di temperatura digitale GZ series

di processouniversaleRS-485

Tipo di ingresso (ingresso universale) : ※Vedere il codice del campo di ingresso per il campo di ingresso. 1）Termocoppia: K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII 2）RTD: Pt100 e JPt100 (sistema a 3 fili) 3）Tensione/corrente CC: da 0 a 10mV, da 0 a 100mV, da 0 a 20mA, da 4 a 20mA 4）Tensione CC: da 0 a 1V, da 0 a 5V, da 1 a 5V, da 0 a 10V, da -5 a +5V, da -10 a +10V Tempo di campionamento: 0,01 sec. Precisione di misura: ±(0,1% del valore visualizzato+1 cifra) ※Dipende dall'ingresso e dall'intervallo. Uscita 1 (OUT1) ※Sono assegnati controllo, evento, HBA (allarme di rottura del riscaldatore), LBA (allarme di rottura del loop di controllo) o ritrasmissione analogica. 2）Uscita a impulsi di tensione per il pilotaggio del relè statico: 0/12V dc 3）Uscita di corrente: da 0 a 20mA, da 4 a 20mA dc 4）Uscita di tensione continua: da 0 a 5 V, da 1 a 5 V, da 0 a 10 V c.c 5）Uscita a transistor: Corrente di carico consentita: 100 mA Uscita 2 (OUT2) ※Possono essere assegnati controllo, evento, HBA (allarme di rottura del riscaldatore), LBA (allarme di rottura del loop di controllo) o ritrasmissione analogica 1）Uscita contatto relè (b): contatto 1a ※Relè altamente resistente 2）Uscita a impulsi di tensione per il pilotaggio del relè statico: 0/12V dc 3）Uscita di corrente: da 0 a 20mA, da 4 a 20mA dc 4）Uscita di tensione continua: da 0 a 5 V, da 1 a 5 V, da 0 a 10 V c.c 5）Uscita a transistor: Corrente di carico consentita: 100 mA Uscita 3 (OUT3) ※Universale 1) Uscita a impulsi di tensione per il pilotaggio del relè statico: 0/14 dc Uscita digitale (DO: max. 4 punti) Uscita contatto relè: contatto 1a Funzione evento (max.4 punti) Ingressi evento (max.6 punti) Funzione degli ingressi evento: Commutazione RUN/STOP, commutazione AUTO/MAN, selezione dell'ingresso 2, sblocco dell'interblocco, sblocco del valore di picco/basso,
