Encoder rotativo incrementale AM512BassolutomagneticoSMD
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Tipo
- incrementale, assoluto
- Tecnologia
- magnetico
- Costruzione
- SMD
- Segnale di uscita
- parallelo, SSI
- Tensione di alimentazione
- 5 V DC
- Livello di protezione
- per ambiente aggressivo
- Altre caratteristiche
- circuito integrato
- Velocità di rotazione
30.000 rpm
(188.496 rad.min-1)- Temperatura di processo
Max.: 125 °C
(257 °F)Min.: -40 °C
(-40 °F)
Descrizione

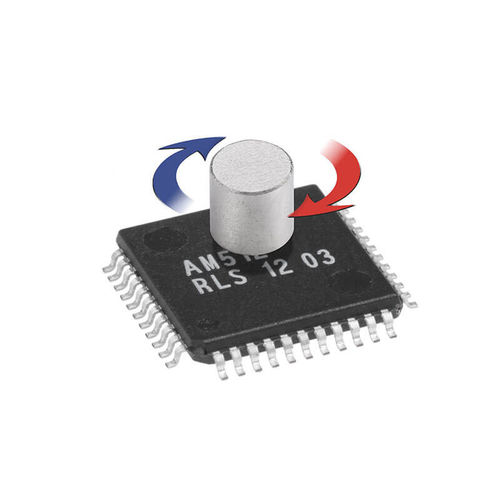

Il circuito integrato rileva la posizione angolare di un magnete permanente posto sopra il chip. Il magnete permanente deve essere polarizzato diametralmente e di forma cilindrica.
L'AM512B utilizza la tecnologia dei sensori di Hall per rilevare la distribuzione della densità del flusso magnetico sulla superficie del silicio. I sensori di Hall sono disposti in un array circolare intorno al centro del circuito integrato e forniscono una rappresentazione in tensione della distribuzione del campo magnetico.
Caratteristiche
Codifica della posizione angolare senza contatto su 360°
encoder assoluto a 9 bit
Basso consumo energetico 20 mA tipico.
Pacchetto SMD LQFP44
Vantaggi
Ideale per ambienti difficili grazie al rilevamento magnetico
Soluzione completa system-on-chip
Linearità ottimizzata in fabbrica
Conforme alla normativa RoHS
Caratteristiche elettriche
Consumo di corrente
Tip. 20 mA
---
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
