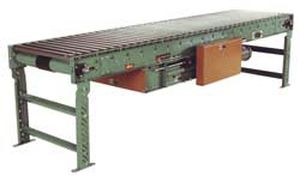

Trasportatore a rulli motorizzati 196CALR

orizzontale

RULLI DELL'IMPRONTA: 1-.9 " ga 16 del diametro x. rulli d'acciaio, 196S di modello. RULLI DI PRESSIONE: 1.9 " ga 16 del diametro x. acciaio, 196S di modello, camma registrabile. CINGHIE: 6 " largamente PVC-120 nero COS. AZIONAMENTO CONCENTR: Azionamento rovesciabile con 24 " presa integrale della cinghia. Per le unità sotto 8' - 0 " lunghezza totale, componenti di azionamento deve essere impilato. Consulti la fabbrica per l'altezza minima dell'unità. QUADRARE ROHI: I coni retinici registrabili sul fondo della base permettono che la struttura sia quadrata per l'inseguimento di cinghia migliorato e che sono standard su tutte le unità oltre 30'. PULEGGIA DI AZIONAMENTO: 4 " diametro con 1-3/16 " albero del diametro o 8 " diametro con " albero del diametro 1-7/16; sia crowned che completamente ritardato. PULEGGIA DELL'ESTREMITÀ: 4 " diametro, crowned, con " albero del diametro 1-3/16. RULLI DI RITORNO: 1.9 " ga 16 del diametro x. acciaio, 196S di modello BASE: 6 " ga di x 12 di x 1-1/2 ". la struttura della scanalatura scanalata per i rulli dell'impronta schiocca-fuori. Quando l'unità è installata a 7' - 0 " altezza o più alto, rulli deve essere mantenuto nel telaio del trasportatore. Specifichi l'altezza voluta. Inserisca le sezioni fissate con gli accoppiamenti ed i supporti del pavimento. SUPPORTI DEL PAVIMENTO: SM-6 31-1/2 registrabile " " TOR a 43-1/2. I supporti dovrebbero ritardarsi per pavimentare. CUSCINETTI: Tutti i cuscinetti della puleggia sono precisione, resistente, lubrificata, unità del cuscinetto a sfere con gli alloggiamenti del ferro di getto. CATENA DEL RULLO: La puleggia di azionamento è guidata da nessuna catena dei 50 rulli per l'HP 1-1/2 o più di meno e da nessuna catena 60 sui più grandi azionamenti. La presa Chain ha fornito sulla base del motore. AZIONAMENTO DEL MOTORE: 1/3 di HP, 230/460/3, 60 cicla, motore dell'ingranaggio di angolo retto di ODP. VELOCITÀ: 60 FPM, costanti. COMANDI ELETTRICI: Facoltativo
