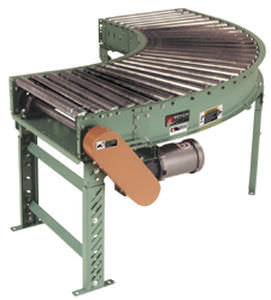

Trasportatore a rulli motorizzati 138LRC

orizzontalecurvoda trasporto

RULLI DELL'IMPRONTA: 1.9 " diametro a 1-3/8 " ga 16 del diametro x. rulli affusolati, 138T di modello; 1-3/8 " ga 18 del diametro x., 138G di modello con 5/16 " di hex, rulli diritti galvanizzati di tangente. CENTRI DEL RULLO: 1-9/16 " misurato al raggio interno dell'unità. PULEGGIE SCANALATE DI PRESSIONE: Fornisce la pressione della cinghia di azionamento ai rulli superiori dell'impronta. CINGHIE: V-belt della sezione ?di B?. PRESA: Puleggia scanalata registrabile a vite con le puleggie scanalate piane del tenditore per effettuare tensionamento della cinghia. TANGENTI: 12 " entrambe le estremità su un'unità da 90 gradi; 18 " entrambe le estremità su un'unità da 45 gradi. BASE: 6 " ga di x 12 di x 1-1/2 ". struttura d'acciaio formata della scanalatura. CUSCINETTI: Gli alberi dell'estremità sono sostenuti da precisione, resistente, lubrificata, unità del cuscinetto a sfere con gli alloggiamenti del ferro di getto. CATENA DEL RULLO: L'albero di azionamento è guidato da nessuna catena 50. SUPPORTI DEL PAVIMENTO: Facoltativo AZIONAMENTO DEL MOTORE: 1/3 di HP, 230/460/3, 60 ciclo, motore dell'ingranaggio di angolo retto di ODP, situato all'estremità di entrata della curva sotto la base. POSIZIONE DELL'AZIONAMENTO: Guidi individuato fuori della curva. Specifichi la lunghezza di tangente della mano sinistra, la lunghezza destra di tangente e la posizione dell'azionamento (?azionamento della mano sinistra? o ?azionamento destro?). NOTA: Guidi la mano determinata con il punto di riferimento situato fuori della curva. Per slave dei modelli guidato (meno azionamento), specifichi la posizione dell'albero di azionamento. CAPIENZA: 300 libbre. carico in tensione distribuito totale. VELOCITÀ: 60 FPM, costanti.
