Modulo lineare 1 asse LML

monoassialemodulare

Panoramica

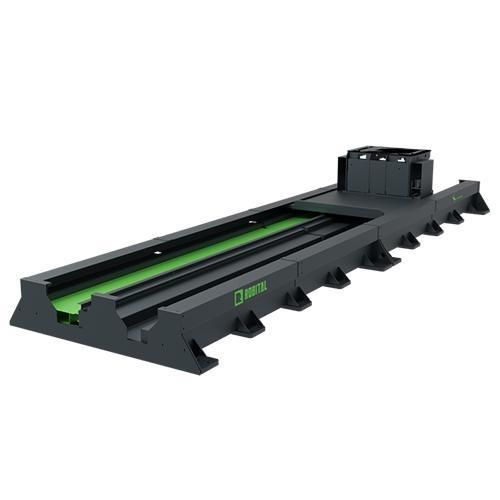

• Slitta robotica sincrona ad alta precisione per l'aggiunta di un 7° asse ai robot industriali
• Progettazione modulare con lunghezza di un modulo pari a 3000 mm
• Velocità massima 0,6 m/s e ripetibilità ±0,025 mm

Funzione
Le slitte robotiche sincrone vengono installate per fornire un asse lineare 7° ai robot a 6 assi, aumentando portata e accessibilità per operazioni come saldatura, movimentazione materiali e assemblaggio. Consentono movimenti lineari precisi e ripetibili per migliorare la copertura del processo e la precisione di posizionamento.

Specifiche tecniche (tabella)

• Dimensione: Large
• Capacità: 3000–5000
• Lunghezza di un modulo: 3000 mm
• Opzioni macchina di saldatura: WM
• Opzioni bobina filo saldatura: WWD
• Codice gruppo di trasmissione: OPTIONS
• Corsa asse lineare: D-(Tech Pack Length)
• Velocità massima: 0,6 m/s
• Ripetibilità: ±0,025 mm
• Lunghezza Tech Pack: 1100
• Coppia: 1500

Motori servo raccomandati

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Note tecniche aggiuntive
Lunghezza di un modulo: 3000 mm

Caratteristiche / specifiche tecniche

• Dimensione: Large
• Capacità: 3000–5000
• Lunghezza di un modulo: 3000 mm
• Opzioni macchina saldatura: WM
• Opzioni bobina filo: WWD
• Codice gruppo di trasmissione: OPTIONS
• Corsa asse lineare: D-(Tech Pack Length)
• Velocità massima: 0,6 m/s
• Ripetibilità: ±0,025 mm
• Lunghezza Tech Pack: 1100
• Coppia: 1500
• Uso: aggiunge un 7° asse ai robot a 6 assi per aumentare accessibilità e precisione
