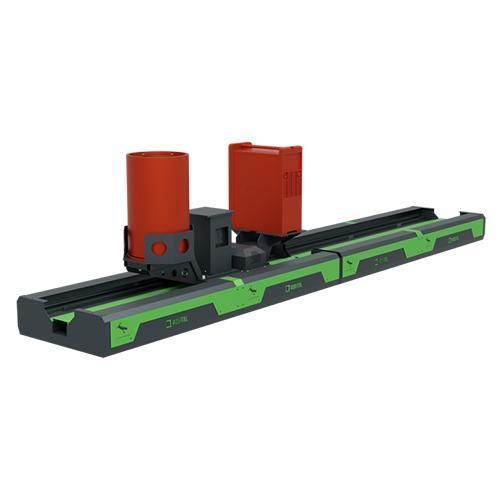

Asse lineare con servomotore HLMS

ad alta prestazionedi precisionead alta velocità

Panoramica del prodotto
Gli slider robotici sincroni ad alta precisione della HLMS Series sono progettati per fungere da 7° asse per robot industriali. Aumentano l'accessibilità e la portata del robot mantenendo elevata precisione, velocità e ripetibilità. La serie è disponibile in più taglie (Small, Medium, Large, Xlarge) per adattarsi a diversi carichi utili e requisiti applicativi.

Proprietà principali

• Progetto meccanico ad alta precisione
• Capacità di movimento ad alta velocità
• Ripetibilità costante e movimento controllato

Funzione primaria
Gli slider robotici sincroni ad alta precisione vengono utilizzati per aggiungere un 7° asse ai robot, migliorando l'accessibilità e permettendo operazioni complesse di saldatura o movimentazione con ripetibilità e movimento controllato.

Compatibilità e personalizzazione

• Compatibile con i principali marchi di robot industriali e relativi controller.
• Personalizzabile: lunghezze modulari, opzioni di colore, branding e integrazione di accessori per soddisfare esigenze specifiche di automazione.

Servomotori raccomandati

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Specifiche tecniche

• Small — Capacità: 500 kg; Lunghezza di un modulo: 3000 mm; Velocità max: 0,9 m/s; Ripetibilità: ±0,005 mm; Lunghezza Tech Pack: 600 mm; Coppia: 250 Nm
• Medium — Capacità: 1000 kg; Lunghezza di un modulo: 3000 mm; Velocità max: 0,6 m/s; Ripetibilità: ±0,005 mm; Lunghezza Tech Pack: 850 mm; Coppia: 500 Nm
• Large — Capacità: 3000 kg; Lunghezza di un modulo: 3000 mm; Velocità max: 0,6 m/s; Ripetibilità: ±0,005 mm; Lunghezza Tech Pack: 1100 mm; Coppia: 1500 Nm
• Xlarge — Capacità: 7000 kg; Lunghezza di un modulo: 3000 mm; Velocità max: 0,3 m/s; Ripetibilità: ±0,005 mm; Lunghezza Tech Pack: 1500 mm; Coppia: 3000 Nm
• Opzioni macchina saldatura: WM
• Opzioni tamburo filo di saldatura: WWD
• Codice gruppo di azionamento: OPTIONS (varie configurazioni di azionamento disponibili)
• Corsa asse lineare: D-(Lunghezza Tech Pack) (la corsa dipende dalla lunghezza del Tech Pack fornito)

Informazioni aggiuntive
Le opzioni e gli accessori disponibili includono diverse integrazioni di trasmissione e macchine di saldatura e configurazioni di tamburi per filo di saldatura. I prodotti sono offerti in lunghezze modulari con opzioni Tech Pack per adattarsi ai requisiti di corsa dell'applicazione.

Caratteristiche / specifiche tecniche

• Serie: HLMS series
• Taglie disponibili: Small, Medium, Large, Xlarge
• Marchi di servomotori raccomandati: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
