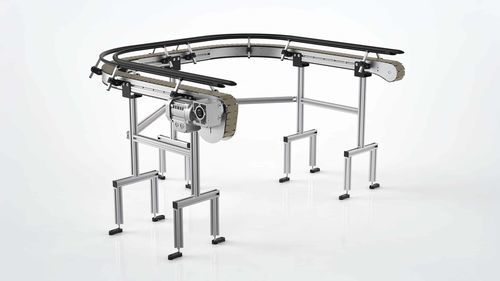

Trasportatore a catena

con catena a cernierecurvoad accumulo

Panoramica
I trasportatori a catena polivertebrata Robotunits sono progettati per un'integrazione flessibile in percorsi complessi e per coprire lunghe distanze con un unico azionamento. Ideali per uso industriale e logistico continuo, offrono trasporto affidabile, bassa manutenzione, raggi di curvatura molto ridotti e trasferimento prodotto fluido.

Esempio di applicazione
Adatti per imballaggio, logistica, settore alimentare, gestione rifiuti e produzione automobilistica. Configurabili per trasporto, accumulo o trasferimenti indicizzati e facilmente integrabili in linee produttive e intralogistiche.

Fatti

• Progettazione compatta con raggi di curvatura particolarmente ridotti
• Tratti lunghi possibili con un solo azionamento
• Rinvio a filo con il profilo del telaio per un corretto guidaggio della catena

Vantaggi

• Adattamento alle esigenze di spazio e flusso materiali
• Funzionamento a basso consumo energetico
• Trasferimento prodotto regolare e affidabile tra stazioni

Dati tecnici (tabella)
Larghezza telaio: 87 mm, 124 mm, 195 mm
Larghezza catena: 82,6 mm, 114,3 mm, 190,5 mm
Raggio minimo di curvatura: larghezza catena 82,6 mm = 200 mm, larghezza catena 114,3 mm = 200 mm, larghezza catena 190,5 mm = 610 mm
Velocità: 5 m/min fino a 30 m/min
Lunghezza max del trasportatore: circa 15.000 mm *
Carico max trasportabile: circa 150 kg *
* a seconda del tracciato del percorso

Design, azionamento e opzioni

• Profilo speciale con opzioni di montaggio per sensori, guide laterali e staffe
• Azionamento: motore 230/400 V; sistema di gioco/tensionamento della catena per una tensione ottimale
• Rinvio: puleggia speciale per la catena a piastre, a filo con il telaio

Caratteristiche / specifiche tecniche

• Tre larghezze del telaio per adattare la soluzione a peso, velocità e configurazione (87 / 124 / 195 mm)
• Diverse larghezze di catena che consentono raggi di curvatura molto ridotti
• Possibilità di percorsi complessi con curve e lunghe distanze con un unico azionamento
• Progettazione a bassa manutenzione con maglie della catena sostituibili singolarmente
• Opzioni di integrazione per sensori, guide laterali e strutture di montaggio
• Tensione e guida della catena ottimizzate
• Lunghezza massima indicativa: circa 15.000 mm (a seconda della configurazione)
• Carico massimo indicativo: circa 150 kg (a seconda della configurazione)
