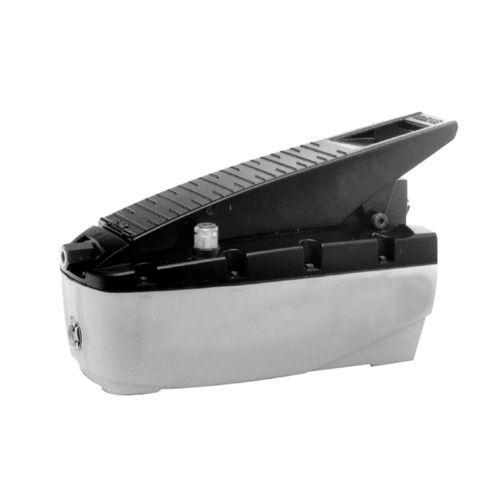

Gruppo di pompaggio a pistone D8.602 series

sommersofissoindustriale

Questa pompa pneumo-idraulica è particolar­mente appropriata per attrezzature idrau­liche di bloccaggio e montaggio di tipo pic­colo con elementi idraulici a semplice o doppio effetto. Versione a semplice effetto La pompa pneumo-idraulica a semplice effetto viene azionata con forza muscolare. Mediante il semplice azionamento del pedale si ottengono il bloccaggio e lo sbloccaggio dell’attrezzatura. La pompa invia olio fino al raggiungimento della pressione d’esercizio desiderata. La pressione dell’aria viene regolata mediante un gruppo pneumatico di condizionamento dell’aria. La pressione idraulica viene mantenuta da una valvola di non ritorno incorporata. In caso di trafilamenti, la pompa non ripristina automaticamente la pressione! Versione a doppio effetto Premendo il pedale, i cilindri idraulici a doppio effetto collegati vengono estesi o retratti secondo la posizione della valvola manuale di comando tipo 4/3. Il pedale deve essere azionato fino a raggiungere la posizione finale dei cilindri e la voluta pressione dell’olio. Abbandonato il pedale, la pompa non riprende la mandata in caso di caduta di pressione sul lato idraulico. Il pedale può essere però bloccato con il perno laterale avente l’indicazione „PUSH INTO LOCK“, sicché l’aria compressa agisce in continuazione sulla pompa. I cilindri vengono attivati soltanto attraverso la valvola manuale tipo 4/3. La pompa compensa piccoli trafilamenti, mantenendo costante la pressione idraulica.
