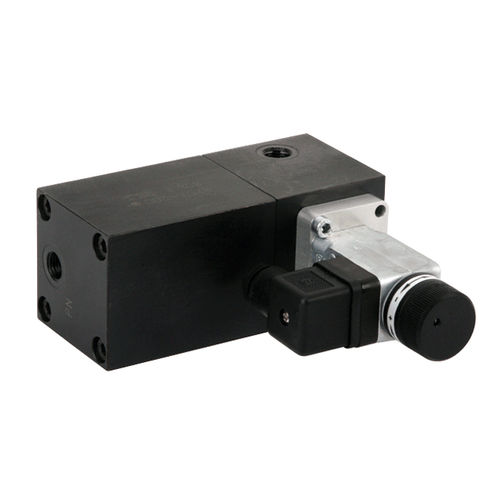

Intensificatore di pressione idraulico D8.753 series

Questo moltiplicatore di pressione trasforma la pressione idraulica sul lato primario in una pressione più alta sul lato secondario. E' così possibile azionare, con la pressione idraulica relativamente bassa dell'impianto di una macchina, un utilizzatore idraulico che richiede una pressione 4 volte maggiore. Il volume d'olio da trasferire non ha alcuna importanza per i moltiplicatori di pressione di cui alla presente tabella. Infatti, il pistone di moltiplicazione della pressione viene attivato, attraverso una valvola esterna oppure per mezzo di una funzione di comando integrata soltanto dopo la carica d'olio nell'utilizzatore idraulico, nella parte a bassa pressione. Avvertenze importanti Il volume di moltiplicazione del moltiplicatore di pressione corrisponde a 21 cm3. Per questa ragione non si deve collegare alla parte ad alta pressione alcun elemento idraulico che esegue la sua funzione esclusivamente ad alta pressione, per esempio un accumulatore idraulico con una precarica del gas superiore a 100 bar e con un assorbimento d'olio superiore a 10 cm³. Il volume d'olio di 21 cm3 del moltiplicatore di pressione viene utilizzato unicamente per generare l'alta pressione. Ciò significa che si deve tener conto della compressibilità dell'olio idraulico (1% con 150 bar di aumento della pressione) nonché dell'aumento del volume dei tubi flessibili (1 cm3 ogni metro con un aumento della pressione di 100 bar).
