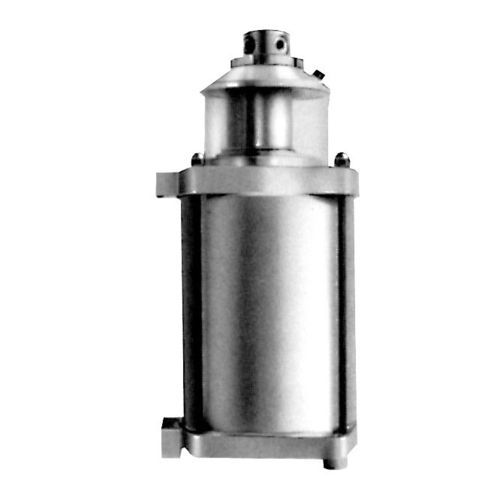

Intensificatore di pressione aria-olio D8.770 series

idraulico

Questo moltiplicatore pneumo-idraulico di pres sione si presta quale generatore di pressione nei casi in cui non sono possibili o non si desiderano cavi che portano corrente. Possono essere azionati unicamente cilindri a semplice effetto. Il volume del cilindro dovrebbe sfruttare soltanto al 60 - 70% il volume di spostamento del moltiplicatore di pressione, onde poter disporre ancora di una certa riserva. In sede di progettazione di un’attrezzatura si deve tener conto di alcune caratteristiche dei moltiplicatori di pressione: 1. Estensione del cilindro I moltiplicatori di pressione possono fornire il volume utilizzabile d’olio molto rapidamente (entro 1 s). La velocità dell’olio dipende praticamente soltanto dal flusso volumetrico dell’aria compressa. Ciò potrebbe causare negli elementi di bloccaggio con limiti del flusso volumetrico massimo (staffe rotanti, elementi irrigiditori) un difettoso funzionamento. In questi casi si dovrà prevedere una valvola di riduzione e strozzamento sul lato olio. 2. Incremento della pressione Dopo l’estensione dei cilindri, l’incremento di pressione si realizza in modo relativamente lento, a seconda della luce del condotto pneumatico e della pressione dell’aria. Per una pressione dell’aria di 6 bar occorre un volume pari a 6 volte il volume max. spostato per ogni corsa: pertanto l’incremento di pressione in queste condizioni richiede circa 3 s.
