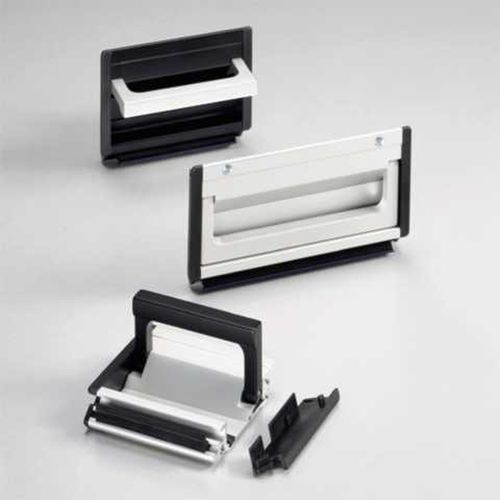

Impugnatura ribaltabile PK-Serie

da trasportoin poliammidein profilato

Maniglie ripiegabili profilate PK Maniglia a conchiglia ripiegabile particolarmente pregiata disponibile, oltre alle misure standard, in qualsiasi lunghezza. Materiale: Conchiglia e maniglia ripiegabile in alluminio profilato AlMgSi 0,5. Tappi laterali in poliammide, satinati, neri. Caratteristiche costruttive: Massima semplicità di montaggio senza fissaggio a vite per spessori di lamiera di 1 – 2,5 mm mediante 2 profilati in plastica morbida; possibilità di fissaggio alternativo dall'esterno mediante 2 viti a testa svasata. 2 scanalature a croce per viti M4 per la messa a terra; adatte anche come ausili per il montaggio dei componenti di installazione (per dadi quadri secondo DIN 562). Trattamento superficie: Conchiglia e maniglia ripiegabile pallinate con sfere di vetro, satinate e anodizzate in diverse combinazioni di colore. Modello A: Fissaggio mediante profilato in gomma superiore inserito posteriormente. Modello B: Fissaggio dall'esterno mediante 2 viti a testa svasata zincate, M4 x 8, DIN 966. Montaggio: Dopo aver inserito il profilato in gomma inferiore, premere i due tappi laterali sulla conchiglia. Posizionare quindi la maniglia sopra il bordo inferiore dell'apertura di montaggio con un'angolazione di 45° circa e tenerla premuta contro la parete dell'alloggiamento. A seconda della versione desiderata, spingere ora il secondo profilato in gomma nella scanalatura superiore (ved. Fig.) oppure eseguire il fissaggio mediante 2 viti a testa svasata. Portata: min. 500 N.
