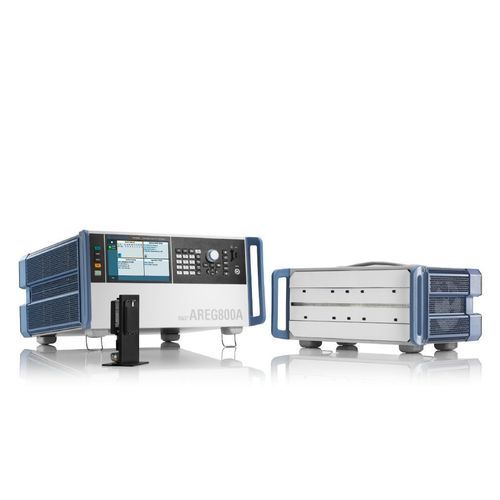

Simulatore industriale R&S®AREG800A

per automotiveper applicazioni di laboratorioper sensori

Sintesi
Il R&S®AREG800A è un generatore di echi radar per veicoli modulare, progettato per produrre echi radar realistici nelle fasi di R&D, validazione e produzione. È armonizzato con l'array di antenne R&S®QAT100 e supporta test ISAC nelle bande sub-6 GHz e FR2.

Fatti chiave

• Genera più oggetti artificiali dinamici con distanza, RCS, velocità radiale e azimut individuali
• Opzioni di larghezza di banda istantanea fino a 5 GHz a seconda della configurazione
• Concetto ibrido di generazione echi: analogico per distanze <17 m, digitale per distanze maggiori; opzione totalmente digitale fino all'air gap per FMCW
• Co-processore HiL integrato e interfacce per sincronizzare unità multiple
• Configurazioni ottimizzate per test di produzione EoL e calibrazione

Caratteristiche e vantaggi

• Compatibile con R&S®QAT100 e front-end mmW classici
• Supporta test su banco e validazione con front-end mmW e camere schermate
• Opzioni baseband flessibili: 1 GHz di base, aggiornabile a 2 GHz, 4 GHz e fino a 5 GHz
• Concetto ibrido analogico/digitale che consente distanze oggetto ridotte e alta densità di scenario
• GUI touchscreen intuitiva, controllo remoto SCPI, registratore macro SCPI e generatore di codice

Applicazioni

• Test di sensori radar a corto raggio ad alta risoluzione per frenata d'emergenza
• Generazione di scenari e test di sicurezza funzionale per ADAS/AD basati su radar
• Test ViL e HiL per certificazione e omologazione
• Test di produzione e calibrazione di sensori radar 4D, inclusi test EoL
• R&S per Integrated Sensing And Communications (ISAC)

Specifiche tecniche

• Tipo di generazione echi: Generazione dinamica di oggetti artificiali; concetto ibrido analogico/digitale; opzione totalmente digitale fino all'air gap
• Front-end remoti: R&S®AREG8-24S/-24D/-81S/-81D; R&S®QAT100; R&S®FE44S per 24–44 GHz (ISAC)
• Max front-end remoti per unità base: Fino a 4 front-end mmW classici; fino a 8 con R&S®QAT100
• Bande RF: 24–24.25 GHz; 24–44 GHz (con FE44S); 76–81 GHz
• Larghezza di banda istantanea: 1 GHz base; aggiornabile a 2 GHz, 4 GHz e fino a 5 GHz con opzioni
• Distanza minima oggetto artificiale: <17 m + air gap (base); <4 m + air gap con opzione corto raggio
• Intervallo di distanza coperto: <4 m fino a 3000 m a seconda della configurazione
• Max oggetti artificiali per unità: Fino a 32 a seconda di front-end e opzioni; configurazioni corto raggio: 4–8 oggetti indipendenti
• Passo / accuratezza distanza: <2,5 cm (passo); <5 cm (accuratezza)
• Doppler / velocità radiale: Individuale per oggetto; ±500 km/h standard; passo 0,001 km/h
• Controllo RCS: Gamma dinamica fino a 90 dB a seconda del sistema; passo 0,5 dB
• Planarità ampiezza (QAT100): < ±5 dB su 4 GHz (mis.)
• Potenza RX/TX frontend (QAT100 nominale): RX max 0 dBm; consigliata -20 dBm; min -60 dBm @77 GHz; TX max 0 dBm
• IF I/O: Uscite IF (AREG8-K740); ingresso IF (AREG8-K741)
• HiL: Co-processore HiL (AREG8-K109); aggiornamento HiL <0,03 ms; supporto OSI
• Interfaccia e controllo remoto: GUI touchscreen; controllo remoto Ethernet; SCPI; GPIB opzionale
• Generale: 5 HE, larghezza 19"; peso tipico 15–26 kg
