Rete di antenne radar R&S®QAT100

MIMOpatchdirezionale

Panoramica del prodotto

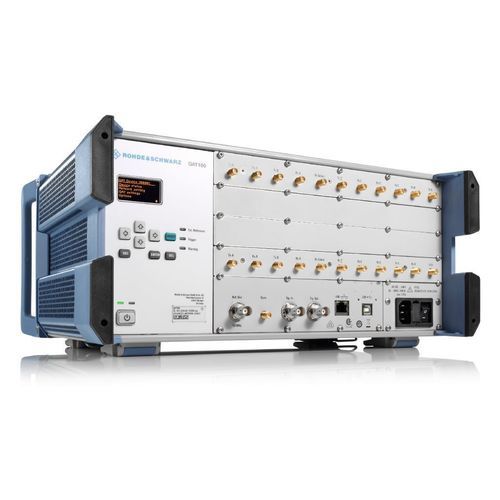

Il R&S®QAT100 è un array di antenne a controllo elettronico che genera bersagli radar in movimento, orizzontali o verticali, senza movimento meccanico. Con fino a 2×96 antenne trasmittenti commutabili individualmente (opzione R&S®QAT-B2) garantisce alta risoluzione radiale, elevata velocità di aggiornamento e traiettorie ripetibili. La banda RF istantanea di 4 GHz e il supporto fino a 8 oggetti indipendenti consentono la simulazione di scenari ad alta densità. La linea di ritardo analogica a gradini opzionale (R&S®QAT-B5) permette la generazione di echi a corto raggio direttamente nel frontend.

Fatti principali

• Array di antenne controllabile elettronicamente
• Sistema flessibile e altamente scalabile
• Alta risoluzione radiale e ampia copertura del campo visivo
• Banda RF istantanea di 4 GHz
• Generazione autonoma di echi a corto raggio con R&S®QAT-B5

Caratteristiche e vantaggi

• Scalabile e flessibile: Più unità R&S®QAT100 possono essere combinate per aumentare il campo visivo (FOV). Configurazioni multi-strumento sono sincronizzate tramite R&S®AREG800 per simulare scenari ADAS complessi. A seconda delle vie IF disponibili, è possibile generare scenari con fino a 8 bersagli mobili indipendenti.
• Alta velocità e precisione: Lo spacing tra antenne di 3,7 mm fornisce alta risoluzione radiale. La commutazione elettronica consente di simulare velocità radiali molto elevate con ottima riproducibilità e senza parti meccaniche.
• Riduzione delle riflessioni a breve distanza: Piccole antenne patch e superficie rivestita con assorbitore riducono il RCS, abbassando il floor di rumore del sensore e le riflessioni multipath. Kit opzionali di assorbimento/ schermatura riducono ulteriormente le interferenze.
• Pronto per scenari complessi: Con R&S®QAT-B2 il frontend supporta fino a 192 antenne TX commutabili individualmente e fino a 8 oggetti completamente indipendenti. R&S®AREG800 automatizza la generazione di scenari e l'indirizzamento delle antenne.
• Generazione di echi a corto raggio: La linea di ritardo analogica opzionale (R&S®QAT-B5) permette di simulare echi da circa 2,3 m fino a ~13 m (incluso spazio d'aria 0,5 m); distanze maggiori con ritardo esterno.
• Compatibile con radar MIMO: Il frontend R&S®QAT-B21 offre 96 coppie TX/RX con offset laterale di 3,7 mm, ottimizzato per sensori MIMO di nuova generazione.

Applicazioni (estratto)

• Simulazione di oggetti radar in movimento spaziale senza movimento meccanico
• Simulazione di scenari ADAS e urbani complessi con più bersagli indipendenti
• Test parametrici di sensori radar inclusi AEB e verifiche a corto raggio
• Test radar MIMO e verifica della risoluzione in distanza

Specifiche tecniche

• Gamma di frequenza RF: 76 - 81 GHz
• Banda RF istantanea: 4 GHz
• Banda IF: 1 GHz (corrisponde a 4 GHz RF)
• Gamma di frequenza IF: 1.1 - 2.1 GHz
• Tipi di oggetto supportati: dinamici e statici
• Numero massimo di vie IF: fino a 4 direzioni angolari indipendenti (R&S®QAT100 standard); fino a 8 con opzione R&S®QAT-B2
• Distanza simulata (inclusi 0,5 m di interspazio d'aria; richiede R&S®QAT-B5): 2,3 - 12,9 m
• Dynamic range: 60 dB
• Configurazione antenne: R&S®QAT-B11 = 5 RX / 96 TX; R&S®QAT-B11 + QAT-B2 = 10 RX / 192 TX; R&S®QAT-B21 = 96 RX / 96 TX
• Polarizzazione: 45 gradi
• Spaziatura laterale antenne: 3,7 mm
