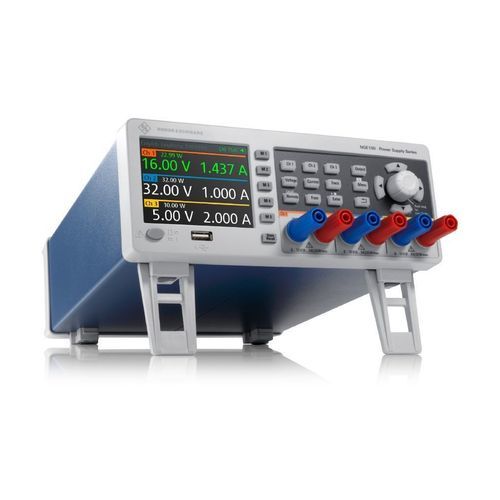

Alimentatore elettrico da tavolo R&S®NGE100B

DCregolatoa corrente costante

Panoramica
La serie di alimentatori DC R&S®NGE100B offre uscite a bassa ondulazione e un insieme di funzioni pratiche per banchi prova e applicazioni di test. Sono disponibili modelli a due (R&S®NGE102B) o tre (R&S®NGE103B) canali controllati in modo indipendente. Applicazioni tipiche: R&D, istruzione, test di produzione, manutenzione e riparazione. È disponibile un configuratore prodotto online per una selezione rapida.

Fatti chiave

• R&S®NGE102B: 2 canali indipendenti; R&S®NGE103B: 3 canali indipendenti
• Potenza di uscita max.: 66 W (NGE102B) / 100 W (NGE103B)
• Tensione di uscita per canale: 0 V a 32 V
• Corrente di uscita massima per canale: fino a 3 A
• USB standard (VCP/TMC); LAN (LXI), WLAN e I/O digitale (4 bit) opzionali

Caratteristiche e vantaggi
Canali galvanicamente isolati
Ogni canale è elettricamente separato dagli altri e non collegato a massa del telaio, consentendo connessioni in serie e configurazioni bipolari senza problemi di massa con DUT complessi.

Funzionamento in parallelo e in serie
I canali sono equivalenti e possono essere connessi in serie per tensioni maggiori (fino a 96 V con R&S®NGE103B, fino a 64 V con R&S®NGE102B) o in parallelo per correnti maggiori (fino a 6 A combinando due canali; fino a 9 A usando tutti e tre i canali del R&S®NGE103B).

Funzioni di protezione
Limiti impostabili per canale: corrente massima (fusibile elettronico / OCP), tensione massima (OVP), potenza massima (OPP) e protezione termica (OTP). Al superamento di un limite l'uscita interessata si disabilita e viene visualizzato un messaggio. La funzione opzionale FuseLink collega la protezione da sovracorrente tra canali.

Stati operativi codificati per colore
Il display 3.5" QVGA (320 × 240) mostra gli stati operativi con codifica colore: tensione costante = verde, corrente costante = rosso, uscita inattiva = bianco; il canale in fase di impostazione è evidenziato con sfondo blu.

Connettività

• Connettori frontali: postazioni di sicurezza 4 mm
• Interfaccia USB: Virtual COM Port e classe TMC (standard)
• LAN (LXI) opzionale con web server integrato (R&S®NGE-K101)
• WLAN opzionale (R&S®NGE-K102)
• I/O trigger digitale 4 bit sul retro (R&S®NGE-K103)

Altri punti salienti
Funzione arbitraria EasyArb; funzioni di misura: tensione, corrente, potenza ed energia; concetto di visualizzazione e operazione pensato per chiarezza di stato e impostazioni.

Modelli disponibili

• R&S®NGE102B — 2 canali di uscita — Potenza totale max. 66 W — 0 V a 32 V per canale — 0 A a 3 A — da 1.010 EUR
• R&S®NGE103B — 3 canali di uscita — Potenza totale max. 100 W — 0 V a 32 V per canale — 0 A a 3 A — da 1.190 EUR

Caratteristiche / specifiche tecniche

• Numero di canali di uscita: 2 o 3
• Potenza di uscita totale: max. 66 W / 100 W
• Potenza massima per canale: 33,6 W
• Tensione di uscita per canale: 0 V a 32 V
• Corrente di uscita massima per canale: 3 A
• Ondulazione e rumore di tensione (20 Hz–20 MHz): tip. < 1,5 mV RMS; < 20 mV pp (mis.)
• Ondulazione e rumore di corrente (20 Hz–20 MHz): < 2 mA RMS (mis.)
• Tempo di recupero carico (10%→90% dentro ±20 mV): < 200 µs (mis.)
• Risoluzione programmazione/lettura — tensione: 10 mV; corrente: 1 mA
• Precisione lettura tensione: < 0,1 % + 20 mV; lettura corrente: < 0,1 % + 5 mA
• Funzioni di misura: tensione, corrente, potenza, energia
• Funzioni di protezione: OVP, OCP, OPP, OTP; FuseLink supportato
• Funzione arbitraria: EasyArb
• Display: 3.5" QVGA (320 × 240)
• Interfacce remote (standard): USB; opzionale: LAN (LXI)
• Connettori frontali: postazioni di sicurezza 4 mm
• Dimensioni (L × A × P): 222 mm × 97 mm × 310 mm
• Peso: 4,9 kg / 5,0 kg (a seconda del modello)
• Installazione a rack: opzione R&S®HZC95
