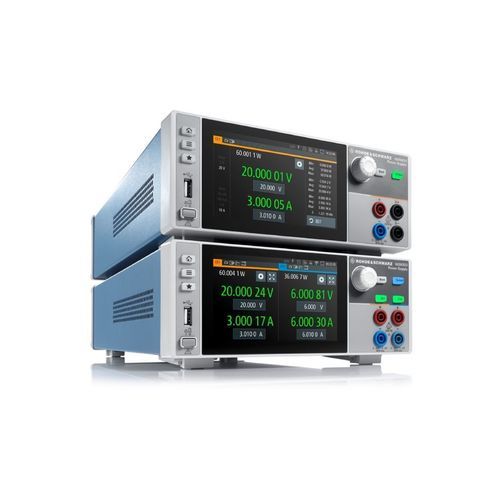

Alimentatore elettrico da tavolo R&S®NGM200

DCregolatoa corrente costante

Panoramica
Gli alimentatori DC R&S®NGM200 sono unità compatte e ad alta precisione per banco prova e laboratorio. La loro architettura a due quadranti consente operare come sorgente e come assorbitore, con rapida ripresa al carico e alta risoluzione di lettura, adatti per simulazione batteria e test di consumo energetico.

Fatti principali

• Potenza totale del sistema fino a 120 W (a seconda del modello)
• Tensione per canale: 0 V a 20 V
• Corrente massima per canale: fino a 6 A (≤6 V) / 3 A (>6 V)
• Registrazione dati ad alta velocità: fino a 500 ksample/s (FastLog)
• Dimensioni compatte e display TFT touch; controllo remoto USB/LAN

Applicazioni

• Test batterie e simulazione del comportamento della batteria
• Simulazione di cadute di tensione e transitori di carico
• Caratterizzazione del consumo e della corrente di standby
• Alimentazione di circuiti e DUT sensibili al rumore

Caratteristiche e vantaggi

• Simulazione batteria – Opzione R&S®NGM‑K106: modella capacità, Voc e ESR in funzione dello stato di carica per alimentare il DUT in modo realistico.
• Acquisizione ad alta velocità (FastLog) – Campiona tensione e corrente fino a 500 ksample/s (risoluzione 2 µs); memorizzazione su USB o trasferimento via USB/LAN; i modelli a 2 canali supportano l'acquisizione parallela.
• Voltmetro digitale (DVM) – Opzione R&S®NGM‑K104: porta DVM interna per misure su qualsiasi punto del circuito, riducendo la necessità di un DMM esterno.
• Risoluzione 6½ cifre – Elevata risoluzione per misure di tensione/corrente/potenza (risoluzioni µV / nA a seconda della scala).
• Regolazione rapida del carico – Tempi di recupero < 30 µs per passaggi di carico 10%→90% entro ±20 mV, evitando sovraelongazioni o cadute di tensione.
• Basso ripple/rumore – Ripple residuo < 500 µV RMS e < 2 mV p‑p (20 Hz–20 MHz), adatto per elettronica sensibile.
• Funzionamento a due quadranti – Capacità sorgente/assorbimento per simulazione batteria/carico; commutazione automatica e indicazione di corrente negativa in modalità sink.
• Protezione e funzioni utili – OVP/OCP/OPP/OTP, FuseLink, sense, sequenziamento uscite, trigger I/O, QuickArb, registrazione Standard e FastLog.

Modelli disponibili (sintesi)

• R&S®NGM201 — 1 canale di uscita, potenza max 60 W, 0–20 V, corrente per canale: ≤6 V: 0–6 A; >6 V: 0–3 A.
• R&S®NGM202 — 2 canali di uscita, potenza totale max 120 W, ciascun canale 0–20 V, stesse limitazioni di corrente; acquisizione parallela supportata.

Specifiche tecniche

• Numero di canali: 1 / 2
• Potenza totale: max. 60 W / 120 W
• Potenza massima per canale: 60 W
• Tensione per canale: 0 V a 20 V
• Corrente max per canale: ≤ 6 V: 6 A; > 6 V: 3 A
• Ripple e rumore tensione (20 Hz–20 MHz): < 500 µV RMS; < 2 mV p‑p (misurato)
• Ripple e rumore corrente (20 Hz–20 MHz): < 1 mA RMS (misurato)
• Tempo di recupero carico (10%→90% entro ±20 mV): < 30 µs
• Risoluzione di programmazione: tensione 1 mV; corrente 0,1 mA
• Risoluzione lettura: tensione (20 V: 20 µV; 5 V: 5 µV), corrente (10 A: 20 µA; 1 A: 2 µA; 100 mA: 200 nA; 10 mA: 20 nA)
• Precisione lettura: esempi per scala (tensione <0,02% + offset; corrente <0,05% + offset)
• Display: TFT 5" WVGA touch; morsettiera posteriore 4 linee per canale
• Interfacce remote: USB, LAN (opzionale WLAN, GPIB)
• Dimensioni (L×A×P): 222 × 97 × 436 mm; Peso: ≈7,2–7,4 kg
