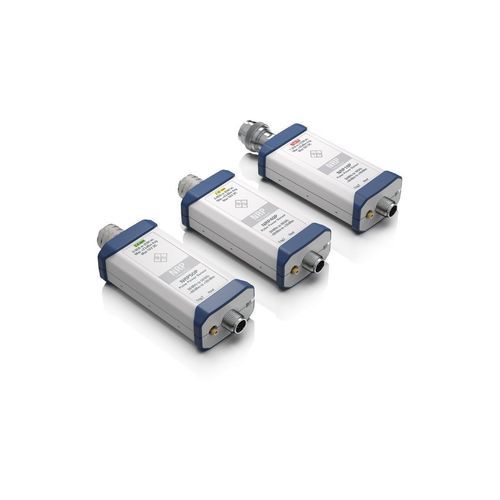

Sensore di potenza microonde R&S®NRPxxP

cresta

Panoramica
I sensori di potenza a impulsi R&S®NRPxxP sono sensori wideband per la misura delle caratteristiche degli impulsi e della potenza in sviluppo, produzione, installazione e manutenzione di sistemi radar e relativi componenti. Offrono una banda video massima di 30 MHz e un tempo di salita/discesa < 13 ns, consentendo la misura di larghezze d'impulso fino a circa 50 ns. Le funzioni di analisi automatica e la modalità ad alta risoluzione riducono le operazioni manuali e migliorano la ripetibilità delle misure.

Fatti principali

• Banda video massima: 30 MHz
• Elevata capacità di campionamento: 80 Msample/s (ricostruzione dell'inviluppo)
• Tempo di salita/discesa: < 13 ns
• Larghezza d'impulso minima misurabile: circa 50 ns
• Analisi automatica degli impulsi e valutazione statistica

Modalità ad alta risoluzione

• Campionamento in tempo equivalente per segnali ripetitivi con risoluzione temporale fino a 100 ps
• Risoluzione in modalità trace: 12,5 ns per la ricostruzione dell'inviluppo
• Richiede alta densità di campioni per sezioni di segnale fortemente ingrandite

Analisi automatica degli impulsi
L'analisi automatica determina i principali parametri temporali e di livello senza marcatori manuali e si adatta ai cambiamenti della forma d'impulso.

• Parametri temporali: tempo di salita/discesa, tempo di inizio/fine, larghezza impulso, duty cycle, periodo impulso, tempo off
• Parametri di livello: sommità impulso, base impulso, picco, valore medio, minimo, overshoot (positivo e negativo)

Analisi statistica
Valutazione statistica delle distribuzioni di ampiezza di segnali tipo rumore per ottenere peak envelope power, potenza media e rapporto picco-su-medio. Misure CCDF, CDF o PDF con 1.000.000 di campioni possono essere eseguite in meno di 25 ms a piena banda video.

Modalità trigger sender
Combinato con un'unità base R&S®NRX o il sensor hub R&S®NRP-Z5, un sensore R&S®NRPxxP può fornire un trigger interno derivato dal segnale misurato per sincronizzare altri sensori.

Modelli disponibili
Modello | Numero ordine | Gamma di frequenza | Gamma di livello | Tipo di connettore
R&S®NRP18P | 1444.1190.02 | 50 MHz - 18 GHz | -60 dBm a +20 dBm | N (m)
R&S®NRP40P | 1444.1290.02 | 50 MHz - 40 GHz | -60 dBm a +20 dBm | 2.92 mm (m)
R&S®NRP50P | 1444.1390.02 | 50 MHz - 50 GHz | -60 dBm a +20 dBm | 2.4 mm (m)

Funzionalità e vantaggi (sintesi)

• Banda video massima 30 MHz
• Alta frequenza di campionamento che consente 12,5 ns di risoluzione temporale dell'inviluppo ricostruito
• Tempo di salita/discesa < 13 ns; larghezza d'impulso minima ~50 ns
• Misura automatica fino a 15 parametri di impulso
• Misure statistiche rapide (CCDF/CDF/PDF) con 1e6 campioni in < 25 ms
• Modalità trigger sender per configurazioni multi-sensore sincronizzate

Caratteristiche / specificazioni tecniche

• Brand: Rohde & Schwarz
• Serie / famiglia: R&S®NRPxxP
• Banda video massima: 30 MHz
• Tempo di salita/discesa: < 13 ns
• Larghezza d'impulso minima misurabile: ~50 ns
• Frequenza di campionamento (capacità elevata): 80 Msample/s (ricostruzione inviluppo, 12,5 ns)
• Campionamento in tempo equivalente (segnali ripetitivi): fino a 100 ps di risoluzione
• Risoluzione modalità trace: 12,5 ns
• Analisi automatica degli impulsi: fino a 15 parametri temporali e di livello
• Analisi statistica: CCDF / CDF / PDF con 1.000.000 di campioni in < 25 ms a piena banda video
• Modalità trigger sender: supportata con R&S®NRX o R&S®NRP-Z5
• Gamma di livelli (modelli tipici): -60 dBm a +20 dBm
• Gamma di frequenze (esempi): 50 MHz–18 GHz / 50 MHz–40 GHz / 50 MHz–50 GHz
• Tipi di connettori (esempi): N (m), 2.92 mm (m), 2.4 mm (m)
• Numero tipico di parametri di impulso automatici: 15
