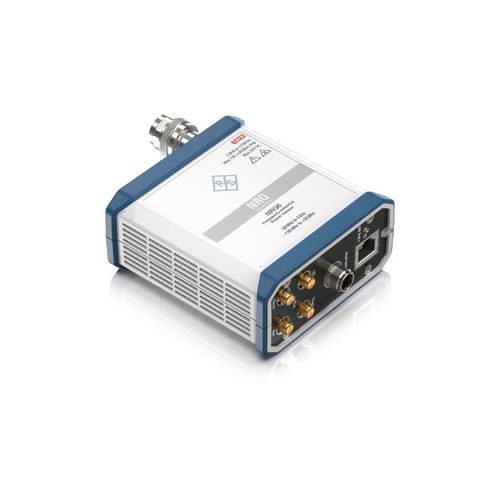

Sensore di potenza microonde R&S®NRQ6

cresta

Panoramica
Il R&S®NRQ6 è un sensore di potenza selettivo in frequenza basato su tecnologia ricevente, in grado di eseguire misure di potenza banda‑limitata da 50 MHz a 6 GHz con un intervallo di livelli da -130 dBm a +20 dBm. Offre ampia dinamica, elevata velocità e modalità di misura avanzate (trace, ACLR, impulsi ultraveloci) e può essere esteso tramite opzioni per acquisizione I/Q, servo potenza rapido e misure coerenti di fase multicanale.

Punti chiave

• Gamma di frequenza: 50 MHz – 6 GHz
• Intervallo di misura di potenza: -130 dBm a +20 dBm
• Larghezza di banda di misura tipica: fino a 100 MHz (opzioni zero‑IF fino a 400 MHz)
• Interfaccia I/Q opzionale per acquisizione vettoriale
• Misure coerenti di fase multicanale (opzionale)

Descrizione del prodotto
Il R&S®NRQ6 sfrutta la tecnologia ricevente per ottenere misure precise e ad alta velocità, oltre i limiti dei sensori a diodi. Supporta misure di potenza media continua, visualizzazioni trace, misure ACLR e acquisizione di impulsi triggerati ultraveloci. Le opzioni consentono l'uscita I/Q per demodulazione esterna, l'uso come frontend RF in catene di misura e l'integrazione in loop di servo potenza automatizzati.

Caratteristiche e vantaggi

• Architettura ricevente per misure veloci e a livelli molto bassi
• Misura della potenza media continua fino a -130 dBm
• Misure trace e ACLR per analisi spettrale
• Acquisizione I/Q (opzionale) per analisi vettoriale del segnale
• Misure coerenti di fase (opzionale) per confronto di fase multicanale
• Misure di impulsi ultraveloci per test di componenti RF

Semplicità d'uso

• Interfaccia Web intuitiva e interfacce hardware
• Funzioni autoset e tracciamento automatico della frequenza
• Visualizzazione spettro/trace per verifica rapida del segnale
• Connettività di rete per controllo remoto e trasferimento dati

Acquisizione I/Q
Con l'opzione R&S®NRQ6-K1 il sensore può operare come frontend RF standalone per acquisire dati I/Q vettoriali. I flussi I/Q acquisiti possono essere esportati via SCPI per demodulazione e analisi esterna o registrati per post‑processing.

Servo potenza veloce
L'opzione R&S®NRQ6-K2 abilita un canale di comunicazione seriale dedicato tramite connettori trigger per implementare loop di servo potenza (es. con R&S®SGT100A). I tempi di iterazione tipici nei setup di test componenti sono dell'ordine di 1 ms – 1,5 ms per stabilizzare rapidamente la potenza di uscita.

Misure coerenti di fase
L'operazione coerente di fase opzionale (R&S®NRQ6-K3) stabilisce una relazione primary/secondary tra più sensori per distribuire LO, clock e trigger. Questo permette misure di fase sincrone multicanale con incertezza tipica molto bassa (es.: ≈0,1° a -60 dBm in configurazioni multicanale).

Modelli disponibili (sintesi)

• R&S®NRQ6 — Gamma di frequenza: 50 MHz – 6 GHz; Intervallo livelli: -130 dBm a +20 dBm; Connettore: N (m); RBW tipico: fino a 100 MHz (opzioni zero‑IF disponibili)

Specifiche tecniche

• Gamma di frequenza: 50 MHz fino a 6,0 GHz
• Adattamento d'impedenza (SWR): <1,20 (50–100 MHz), <1,13 (>100 MHz–2,0 GHz), <1,20 (>2,0–6,0 GHz)
• Intervallo misura potenza: -130 dBm a +20 dBm (dipende da RBW)
• Livello di danno: potenza media max. 1 W (+30 dBm) continua; potenza di picco max. 2 W (+33 dBm) per max. 1 µs
• Tensione DC max. all'ingresso: ±20 V
• Attenuazione ingresso RF: 0 dB e 30 dB
• Sottoranghi di misura: 0 dB → -130 dBm a -10 dBm; 30 dB → -100 dBm a +20 dBm
• RBW: modalità SSB 10 Hz a 40 MHz; zero‑IF (RF ≥ 400 MHz): 50/80/100/400 MHz
• Frequenza di acquisizione/campionamento: ~119 MHz a 121 MHz
• DANL e incertezze: dipendenti da frequenza e temperatura (valori esempi nella specifica completa)
• Tipo di connettore: N (m)
