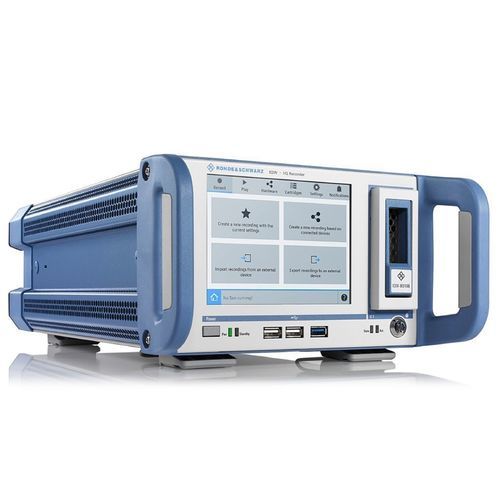

Registratore digitale R&S®IQW

universaleper PCper laboratorio

Panoramica
Il registratore di dati I/Q a banda larga R&S®IQW acquisisce, memorizza e riproduce in tempo reale flussi I/Q per test di laboratorio riproducibili su scenari RF reali. La registrazione di segnali dal vivo consente prove controllate e riduce i costi dei test sul campo.

Informazioni chiave

• Esportazione parziale dei dati I/Q registrati
• Riproduzione continua dei dati I/Q registrati
• Post-elaborazione con R&S®VSE Vector Signal Explorer

Caratteristiche e vantaggi

• Registrazione a banda larga — Banda di registrazione e riproduzione fino a 1000 MHz (secondo configurazione)
• Gestione dati ad alta precisione — Dimensione parola I/Q 12 o 16 bit a seconda della banda; frequenza di campionamento fino a 1200 Msample/s (complesso)
• Archiviazione ad alta capacità — Memory pack SSD server: 3,2 Tbyte, 6,4 Tbyte e 15 Tbyte (R&S®IQW-BD115). Con 15 Tbyte circa 65 minuti di registrazione a 1000 MHz (più tempo a banda ridotta)
• Connettività flessibile — Interfaccia I/Q digitale HS (full duplex, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), porta antenna GPS, porte BNC
• Operatività guidata — Wizard di registrazione/riproduzione e GUI touch per configurazione rapida

Modelli disponibili

• R&S®IQW100 — fino a 100 MHz (estendibile a 200 MHz)
• R&S®IQW — fino a 512 MHz
• R&S®IQW1000 — fino a 1000 MHz

Opzioni e accessori

• Memory pack: 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Scheda di interfaccia R&S®IQW-B40G (2×10 Gbit/s e 40 Gbit/s)
• Opzioni import/export e GPS: R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Accessori: cavo R&S®DIGIQ-HS (3 m), adattatore rack 19" R&S®IQW-Z19

Connettività e apparecchiature compatibili

• Sorgenti I/Q per registrazione: R&S®FSW, R&S®FSWT
• Sink per riproduzione: R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Controllo remoto via LAN; trasferimento I/Q ad alta velocità tramite QSFP+

Specifiche tecniche

• Banda RF (con R&S®FSW e/o R&S®SMW200A): fino a 1000 MHz
• Dimensione parola I/Q: 12 o 16 bit (secondo banda)
• Frequenza di campionamento (R&S®IQW): 1200 Msample/s (fattore di sovracampionamento 1,25/Hz), complesso
• Interfaccia HS Digital I/Q: full duplex, QSFP+, 40 Gbit/s
• Display: TFT 5,7" a colori con touchscreen, 640 × 480 pixel, retroilluminazione LED
• USB: 4 × USB 2.0, 3 × USB 3.0
• LAN (controllo remoto): Ethernet 10/100/1000 Mbit/s
• Alimentazione: AC 100 V a 240 V (±10 %), ≤ 150 VA
• Dimensioni (L × A × P): 249 mm × 150 mm × 451 mm
• Montaggio rack: ½ 19", 3 HU
• Peso: 6,3 kg
• Temperature di esercizio: 0 °C a +40 °C; immagazzinamento −20 °C a +70 °C
