Matrice di commutazione RF R&S®OSP

staticielettromeccanicadigitale

Panoramica
La piattaforma modulare R&S®OSP è progettata per la commutazione e il controllo RF. Disponibile in modelli compatti 2 RU (R&S®OSP220, R&S®OSP230) e in un modello 3 RU (R&S®OSP320), copre configurazioni dal banco di laboratorio fino a sistemi di prova complessi integrati in rack. La piattaforma supporta moduli relay RF, SSR, I/O digitali e moduli ausiliari e può essere collegata in rete per funzionamento distribuito o remoto.

Punti chiave

• Piattaforma modulare per commutazioni RF ripetibili e sequenze di test automatizzate
• Unità 19" compatte nei formati 2 RU e 3 RU
• Moduli relay elettromeccanici fino a 67 GHz e moduli SSR fino a 43,5 GHz
• Espandibile tramite Ethernet e box satellite (R&S®OSP‑B200S2) per topologie distribuite
• Controllo locale e remoto tramite GUI web integrata; touchscreen sul modello OSP230 e opzione su OSP320

Modelli e funzionamento

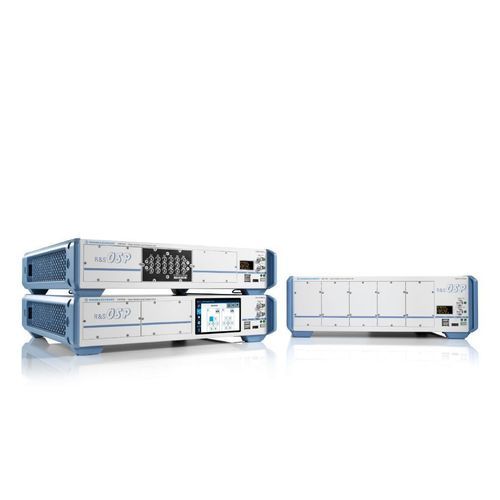

• R&S®OSP220: unità base compatta 2 RU
• R&S®OSP230: unità base compatta 2 RU con touchscreen per controllo manuale
• R&S®OSP320: unità base 3 RU con modulo monitor/touch opzionale
• Tutti i modelli montano una CPU performante con LINUX® e forniscono una GUI web basata su browser per controllo locale o remoto; supporto per tastiera/mouse esterni e monitor HDMI

Moduli e opzioni
La piattaforma accetta vari tipi di moduli per costruire soluzioni di commutazione specifiche per l'applicazione. Moduli e opzioni includono:

• Moduli relay RF elettromeccanici universali (N-relays) da DC a 12,4 GHz
• Moduli relay elettromeccanici fino a 18 GHz, 26,5 GHz, 40 GHz, 50 GHz e 67 GHz
• Moduli SSR (fino a 43,5 GHz), I/O digitali e moduli multiplexer
• Moduli ausiliari come attenuatori RF e moduli sistema speciali
• Kit di moduli per personalizzazione
• Box satellite R&S®OSP‑B200S2 per funzionamento remoto e riduzione delle lunghezze dei cavi RF

Controllo, gestione dei percorsi e funzioni trigger

• GUI web per commutazione, definizione dei percorsi e operazioni manuali; la GUI si adatta automaticamente alla risoluzione del monitor
• Path control: combinare gli stati dei relè per definire percorsi; copiare/incollare la sintassi del percorso in comandi SCPI per una programmazione efficiente
• Funzione trigger per commutazioni rapide e precise; trigger hardware e quattro tipi: single, toggle, sequenced, addressed
• Con moduli SSR, trigger esterni possono rendere la commutazione fino a 1000× più veloce rispetto al controllo via LAN; trigger manuale per debug
• Configurazione del trigger via SCPI e touchscreen; la GUI visualizza intervallo minimo e frequenza massima di trigger per la configurazione

Applicazioni
R&S®OSP è pensato per produzione, laboratori di prova e ambienti di sviluppo che richiedono commutazione e controllo RF automatizzati e affidabili. Utilizzi tipici: sistemi EMC, instradamento RF per generatori/amplificatori, multiplexing segnali forward/reverse e verifica di interlock.

Specifiche tecniche (selezione)

• Interfacce (frontale): USB per tastiera/mouse/pendrive — 2 × USB 2.0 tipo A; HDMI™ per monitor esterno — 1; Touchscreen: OSP230: 1; OSP320: opzionale (R&S®OSP-B300M); Trigger esterno I/O: BNC (2); Display stato (indirizzo TCP/IP) su OSP220 e OSP320
• Interfacce (posteriore): USB 3.0 tipo A (1); LAN: Ethernet RJ-45 10/100 Mbit/s (1); Slot memoria protetto: micro-SD (1)
• Interfaccia trigger aggiuntiva: D-Sub 9 maschio 4 bit su OSP320 (1)
• Condizioni ambientali: Temperatura di funzionamento 0 °C a +50 °C; Stoccaggio –25 °C a +70 °C; Damp heat +40 °C, 90 % UR (EN 60068-2-30); Altitudine 0 a 4600 m
• Resistenza meccanica: Vibrazione sinusoidale 5–55 Hz (0,3 mm), 55–150 Hz (0,5 g) EN 60068-2-6; Random 10–300 Hz 1,2 g RMS EN 60068-2-64; Shock 40 g EN 60068-2-27 / MIL-STD-810E
• Alimentazione: 100–240 V AC (±10 %), 50–60 Hz (±10 %); Corrente di ingresso max 1,5 A–3,6 A (max. 310 VA); Potenza senza moduli < 25 W
• Dimensioni (L × A × P): OSP220 / OSP230: 444,7 mm × 107,6 mm × 471,9 mm (2 RU); OSP320: 444,7 mm × 152,05 mm × 471,9 mm (3 RU); profondità rack 425 mm (senza moduli)
• Peso (senza moduli): OSP220 ≈ 6,85 kg; OSP230 ≈ 6,95 kg; OSP320 ≈ 7,95 kg
• Sistema operativo: LINUX®
• Certificazioni: UE (CE, RoHS), Cina, Canada, USA, Corea
