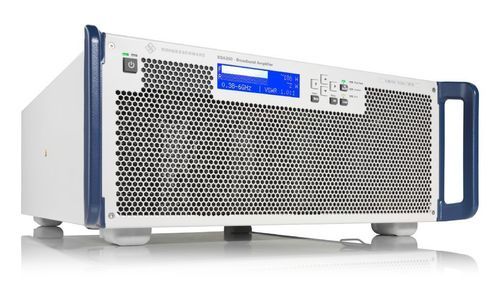

Amplificatore di segnale R&S®BBA300

di potenzaRFmicroonde

Overview
R&S®BBA300 è una famiglia di amplificatori broadband a stato solido pensata per ambienti di prova RF critici (EMC, coesistenza OTA, validazione prodotto, test componenti RF). I modelli coprono gamme di frequenza continue da 380 MHz a 18 GHz e potenze P1dB scalabili fino a 1000 W a seconda della configurazione. La piattaforma è modulare e configurabile in sistemi mono, dual o multibanda.

Fatti principali

• Sweep RF continui su gamme ultra‑ampie fino a 18 GHz
• Potenza di uscita RF (P1dB) fino a 1000 W (dipende dal modello)
• Supporta modulazioni amplitude, frequenza, fase, impulso e OFDM complesso
• Elevata tolleranza allo mismatch (operazione fino a VSWR 6:1)
• Configurazioni flessibili e scalabili con estensione di frequenza e potenza

Caratteristiche e vantaggi
Eccellenti prestazioni RF
Amplificazione broadband da 380 MHz a 18 GHz con opzioni di potenza fino a 1000 W. Copre bande EMC e standard wireless comuni (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee). Supporta segnali CW stretti e OFDM broadband. Densità di rumore tipica fino a −110 dBm/Hz e armoniche intorno a −25 dBc per limitare la fuga verso i canali adiacenti e garantire buone caratteristiche di trasferimento.

Amplificatore regolabile
L'opzione software R&S®BBA300-PK1 permette di regolare il punto di funzionamento tra classe A e AB per ottimizzare linearità, riproduzione di impulsi o massima potenza in uscita e aumentare la tolleranza allo mismatch.

Alta disponibilità
Il progetto RF e i concetti di protezione consentono un funzionamento continuo affidabile anche con carichi mismatchati (tolleranza fino a VSWR 6:1). La regolazione periodica della corrente di polarizzazione compensa l'invecchiamento per aumentare la durata e ridurre i fermi.

Flessibile, configurabile
Design modulare compatto con unità plug‑in 19" per integrazione in rack. Gamma di frequenza e potenza configurabili ed estendibili; opzioni di commutazione per combinare amplificatori e raggruppare bande in sistemi multibanda.

Controllo intelligente
Piattaforma software moderna con GUI basata sui ruoli. Interfaccia Ethernet standard con controllo remoto SCPI; SNMP opzionale. Chiavi opzionali per estensione di frequenza, modalità alta potenza, regolazione del punto di funzionamento e altre funzioni con licenza.

Modelli disponibili (selezione)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Applicazioni

• Test EMC e prove normative
• Test di coesistenza OTA e misure in camera
• Validazione prodotto e integrazione in linea di produzione
• Test componenti RF, laboratori R&S e banchi prova

Specifiche tecniche

• Gamma di frequenza: 380 MHz – 18 GHz (a seconda del modello)
• Potenza di uscita RF (P1dB): dipende dal modello, fino a 1000 W
• Densità di rumore: fino a −110 dBm/Hz (tip.)
• Armoniche: tip. ≈ −25 dBc
• Supporto modulazione: amplitude, frequency, phase, pulse, OFDM complesso
• Tolleranza mismatch: piena potenza fino a VSWR 6:1
• Interfacce di controllo: Ethernet (SCPI); SNMP opzionale; GUI basata sui ruoli
• Modularità: unità 19" plug‑in compatte; sistemi mono/dual/multibanda scalabili
• Protezione: concetti di protezione intelligenti, regolazione periodica del bias per compensare l'invecchiamento
• Opzioni software: tuning/regolazione del punto di funzionamento (R&S®BBA300-PK1) e altre funzioni licenziate
