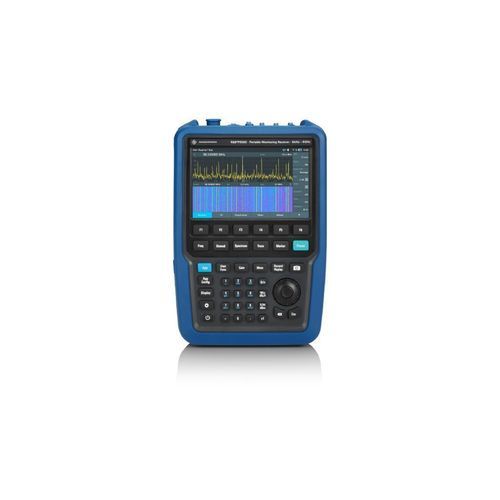

Ricevitore radio R&S®PR300

digitaleGNSSdi monitoraggio

Panoramica
Il R&S®PR300 è un ricevitore portatile per il monitoraggio dello spettro e la radiogoniometria single‑channel, progettato per attività in campo: rilevamento segnali, ricerca interferenze, localizzazione e geolocalizzazione. Copertura base 8 kHz–8 GHz; estendibile a 20 GHz o 33 GHz tramite antenne portatili e downconverter. Supporta fino a 125 MHz di bandwidth in tempo reale (opzione) e scansioni segmentate mantenendo un formato portatile.

Dati chiave

• Gamma operativa: 8 kHz–8 GHz (estendibile a 20 GHz / 33 GHz con downconverter)
• Bandwidth real‑time: fino a 125 MHz (opzione R&S®PR300‑ZS)
• Velocità scansione panorama: >500 GHz/s
• Scansioni segmentate: fino a 4 segmenti non contigui
• Radiogoniometria single‑channel CI‑based con accuratezza <1° (con R&S®ADDx07)

Funzionalità e vantaggi

• DDC dual‑channel e DSP avanzato per monitoraggio simultaneo e demodulazione continua.
• Analisi parallela tempo/frequenza (zero‑span) e time‑gated spectrum per reti TDD.
• Scansione segmentata per monitorare persistentemente bande non contigue.
• Molteplici modalità di scansione (PSCAN, HSCAN, FSCAN, MSCAN) con trigger flessibili.
• Registrazione/replay di tracce spettro, risultati e audio; mapping e geotagging con triangolazione.
• Opzioni software per visualizzazione polychrome, analisi interferenze, misure di modulazione e spettro, GNSS e misure di campo.

Modello disponibile
R&S®PR300 | Numero ordine: 4502.8896.02 | Antenna DF: sì | DF automatico: sì | Supporta DF single‑channel CI‑based con accuratezza <1° con antenne R&S®ADDx07.

Opzioni software disponibili

• R&S®PR300‑PS (4502.8950.02) — Panorama Scan: scansione rapida su tutta la gamma.
• R&S®PR300‑PC (4502.8967.02) — Polychrome Spectrum: visualizzazione codificata per colore.
• R&S®PR300‑DF (4502.8996.02) — Opzione DF: interferometro correlativo single‑channel.
• R&S®PR300‑IR (4502.9040.02) — Registrazione e replay di tracce.
• R&S®PR300‑IA (4502.9011.02) — Analisi automatica delle interferenze.
• R&S®PR300‑MM (4502.9057.02) — Misure di modulazione (conforme ITU).
• R&S®PR300‑MAP (4502.8980.02) — Mapping e geotagging.
• R&S®PR300‑SPM (4502.9063.02) — Strumenti di misura spettrale.
• R&S®PR300‑GNSS (4502.9086.02) — GNSS interno con timestamp.
• R&S®PR300‑FS (4502.8973.02) — Misura intensità campo.
• R&S®PR300‑ZS (4502.9028.02) — Misure dominio tempo (fino a 125 MHz RTBW).
• R&S®PR300‑VSF (4502.9092.02) — Visualizzazione baseband video e contatore di frequenza.

Antenne portatili (esempi)

• R&S®HE400 — Antenna direzionale portatile 8 kHz–8 GHz; LNA commutabile, bussola elettronica e GNSS; riconoscimento automatico modulo.
• R&S®HE400DC — Antenna portatile con downconverter: estende la ricezione a 20 GHz.
• R&S®HE800‑DC30 — Antenna portatile con downconverter: estende la ricezione a 33 GHz.

Antenne per radiogoniometria (esempi)

• R&S®ADD207 / ADD207P — Antenna DF compatta UHF/SHF: 600 MHz–6 GHz (montaggio veicolo o treppiede).
• R&S®ADD307 — Antenna DF pieghevole VHF/UHF: 20 MHz–690 MHz per mastro o treppiede.
• R&S®ADD317 — Antenna DF VHF/UHF per installazione su mastro: 20 MHz–690 MHz.

Specifiche tecniche

• Gamma di frequenza base: 8 kHz–8 GHz (estendibile a 20/33 GHz con downconverter)
• Realtime bandwidth: fino a 125 MHz (opzione)
• Panorama scan speed: >500 GHz/s
• Supporto segmented scan: fino a 4 segmenti non contigui
• Radiogoniometria: DF single‑channel CI‑based, accuratezza <1° con R&S®ADDx07
• Architettura digitale: DDC dual‑channel e DSP avanzato
• Modalità di scansione: PSCAN, HSCAN, FSCAN, MSCAN
• Casi d'uso: monitoraggio spettro, ricerca interferenze, DF, geolocalizzazione, ispezioni di campo
