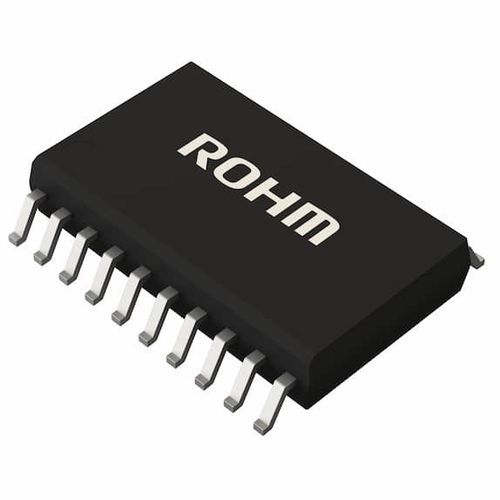

Modulo convertitore DC DC con PWM BM2P061LF-Z

circuito integratoindustrialea commutazione

Il convertitore CC/CC di tipo PWM per AC/DC offre un sistema ottimale per tutti i prodotti che includono una presa elettrica. Questo circuito integrato supporta l'alimentazione isolata e consente di semplificare la progettazione di vari convertitori elettrici a basso consumo. Realizza un'elevata flessibilità nella progettazione degli alimentatori incorporando un MOSFET a commutazione e una resistenza di rilevamento della corrente esterna. Questo circuito integrato è in grado di realizzare un'alimentazione ad alta efficienza grazie alla funzione di protezione dalla bassa tensione CA e alla funzione di scarica del condensatore X. Inoltre, è in grado di ridurre la frequenza, di regolare l'ampiezza minima di ON e di funzionare a burst con un carico leggero. Funzione di protezione da bassa tensione CA (UVLO CA) Funzione di scaricamento del condensatore X Protezione da bassa tensione del pin VCC (VCC UVLO) Controllo in modalità corrente di tipo PWM Funzione di riduzione della frequenza Funzionamento a burst con carico leggero Funzione di impostazione della tensione di burst Regolazione dell'ampiezza minima di ON con carico leggero Funzione di avvio graduale Funzione di protezione da sovraccarico del pin FB (FB OLP) Funzione di protezione da sovracorrente tramite rilevamento della sovracorrente del ciclo Funzione di compensazione tramite rilevamento della tensione CA Funzione di blocco esterno Protezione da sovracorrente dinamica Funzione di blocco del bordo anteriore
