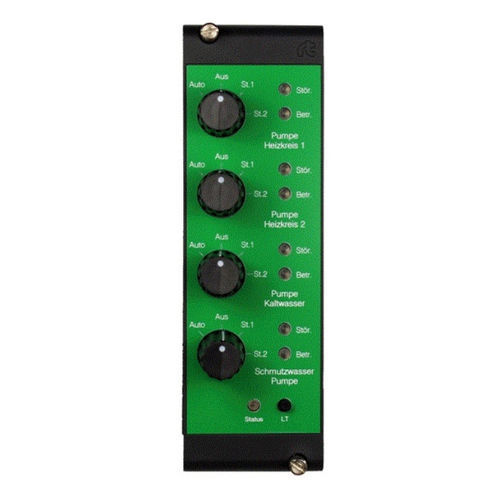

Modulo di controllo RS485 RBT20

Informazioni sul prodotto
Il modulo di controllo romutec RBT20 dispone di quattro interruttori (Auto - Spento - Manuale 1 - Manuale 2) per comandare o forzare manualmente quattro uscite digitali presenti su un DDC o altri dispositivi di campo collegati. Le uscite digitali sono attivate tramite comandi bus su connessione Modbus e possono essere impiegate per pilotare attuatori a 1 o 2 posizioni, valvole o dispositivi similari. Il modulo dispone di otto LED per segnalare messaggi di esercizio e allarme (ad es. gelo, filtro, cinghia) e messaggi di stato come la posizione delle serrande. I colori dei LED sono rosso, verde e arancione. Il test delle spie può essere avviato tramite comando bus o localmente tramite il pulsante di test presente sul modulo. Un registro dedicato indica se e quale interruttore è stato mosso dall'ultima lettura; la lettura del registro azzera tutti i bit. Eventuali cambiamenti multipli di posizione tra due letture vengono comunque segnalati come modifiche. Per la configurazione del sistema (indirizzamento, numero massimo di moduli per un master Modbus, montaggio, collegamento al bus) fare riferimento al capitolo Configurazione.

Caratteristiche / Specifiche

• Modello: RBT20
• Funzione: Modulo di controllo con 4 interruttori (Auto / Spento / Manuale 1 / Manuale 2) per pilotare o forzare manualmente 4 uscite digitali
• Interfaccia: Modbus (comandi bus per il controllo di uscite digitali e LED)
• Uscite digitali: 4 DO, adatte ad es. per attuatori 1 o 2 posizioni
• Indicazioni LED: 8 messaggi (esercizio, guasti come gelo, filtro, cinghia; stati come posizioni serrande). Colori LED: Rosso, Verde, Arancione
• Test spie: tramite comando bus o pulsante di test locale
• Rilevazione interruttori: registro che indica se/quale interruttore è stato spostato dall'ultima lettura; la lettura azzera i bit
• Nota integrazione: Indirizzamento, numero massimo di moduli per master Modbus, montaggio e collegamento al bus secondo il capitolo Configurazione
• Produttore: romutec Steuer- und Regelsysteme GmbH
• SKU: 00003001
• Peso: 0,081 kg
• Data di rilascio: 2026-04-28

Integrazione e installazione
Configurare gli indirizzi Modbus e il cablaggio secondo il capitolo Configurazione. Rispettare i limiti sul numero di moduli per master Modbus e seguire le istruzioni di montaggio per garantire una comunicazione bus stabile.

Ambiti di impiego

• Controllo manuale o remoto di attuatori 1 o 2 posizioni
• Gestione di ventilatori, valvole e serrande
• Indicazione di stato e segnalazione guasti tramite LED
