Modulo di controllo RS485 RBT40

Informazioni sul prodotto

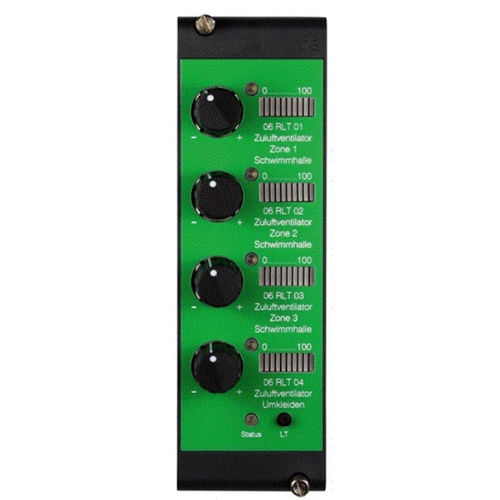

Il modulo analogico robutec RBT40 consente la regolazione e la sovrascrittura manuale di quattro uscite analogiche presenti su una DDC o su dispositivi di campo collegati. È dotato di quattro encoder rotativi con pulsanti integrati; per ciascun encoder è previsto un display a barre LED a 10 segmenti e un LED di stato separato. I display a barre supportano la riduzione di luminosità dell’ultimo segmento acceso per rappresentare valori intermedi. I setpoint analogici vengono interrogati via Modbus e resi disponibili alla DDC per pilotare punti analogici come valvole o serrande. I LED di stato sono comandati tramite Modbus, mentre i display a barre mostrano i valori impostati con gli encoder. La luminosità dei display può essere regolata per l’intero modulo tramite un registro di configurazione. Un test delle spie può essere avviato localmente (pulsante) o tramite Modbus. Sono disponibili registri per leggere le pressioni dei pulsanti e i valori analogici modificati; la lettura azzera i bit corrispondenti. Per la configurazione dell’impianto (indirizzamento, numero massimo di moduli per master Modbus, montaggio, collegamento al bus, ecc.) consultare il capitolo di configurazione.

Funzioni / caratteristiche

• Sovrascrittura e controllo manuale di 4 uscite analogiche
• 4 encoder rotativi con pulsante integrato
• Per encoder: display a barre LED 10 segmenti + LED di stato separato
• Dimmerazione dell’ultimo segmento per maggiore risoluzione visiva (valori intermedi)
• Comunicazione e interrogazione dei valori analogici via Modbus
• LED di stato controllabili tramite comandi Modbus
• Luminosità dei display regolabile tramite registro di configurazione
• Test delle spie avviabile localmente (pulsante) o tramite Modbus
• Registri per interrogare pressioni e valori analogici modificati; la lettura azzera i bit

Caratteristiche tecniche

• Produttore: romutec Steuer- und Regelsysteme GmbH
• Modello: RBT40
• Codice articolo / SKU: 00003003
• Peso: 0,097 kg
• Alimentazione: 24 V DC (±10%)
• Assorbimento: max 150 mA (tutti i display a piena scala)
• Interfaccia bus: RS485
• Protocollo: Modbus RTU (8 N 1)
• Baud supportati: 9.600 / 19.200 / 38.400 / 57.600
• Uscite analogiche (su DDC / dispositivo di campo): 4 (sovrascrivibili manualmente tramite encoder)
• Comandi: 4x encoder rotativi con pulsante integrato
• Visualizzazioni: 4x display a barre LED 10 segmenti + 4x LED individuali; ultimo segmento dimmerabile
• Cicli di scrittura EEPROM: fino a 100.000
• Temperatura di esercizio: 0…50 °C
• Temperatura di stoccaggio/trasporto: 0…70 °C
• Umidità relativa: 10…90% (senza condensa)
• Indice di protezione: IP20

Integrazione / Installazione
Collegare il modulo alla scheda di connessione centrale tramite il cavo a nastro. Cablaggio RS485 secondo la documentazione di sistema e configurare l’indirizzamento Modbus come indicato nel capitolo configurazione. Rispettare il numero massimo di moduli per master Modbus e seguire le istruzioni di montaggio e collegamento per garantire un funzionamento affidabile.
