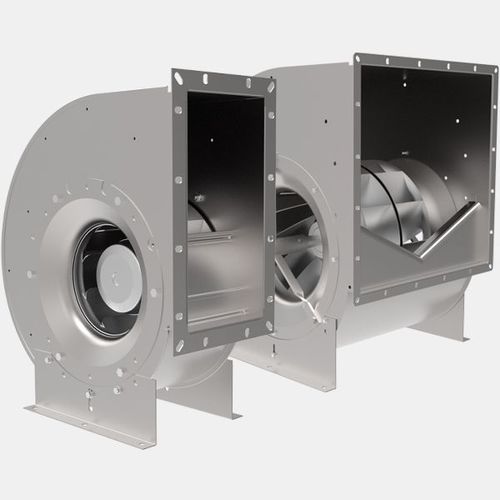

Ventilatore IP44 E/DHA

centrifugocon motore elettricoin acciaio

Caratteristiche - portate fino a 28.000 m³/h - dimensioni: 225 - 560 mm (diametro della girante) - motore asincrono a rotore esterno - giranti curve all'indietro - i piedi possono essere sfalsati di 90 - classe di protezione IP54 - classe termica F - cavo di collegamento laterale - protezione del motore tramite contatti termici - velocità variabile tramite autotrasformatori Involucro L'involucro è realizzato in lamiera d'acciaio zincata. Le parti laterali e la piastra di guida a spirale sono collegate con rivetti. Nei pannelli laterali sono presenti fori per il fissaggio dei piedini, che possono essere implementati a 90°. fino alla taglia 400 involucro con design a spirale a partire dalla taglia 450 involucro in forma rettangolare modello - EHA design a ingresso singolo (E) modello - DHA design a doppio ingresso (D) Giranti Le giranti in alluminio curvate all'indietro sono montate direttamente sui rotori dei motori a rotore esterno e sono bilanciate dinamicamente su due livelli con il rotore in base al livello di qualità G 2,5 / G 6,3 secondo la norma DIN ISO 21940-11. Collegamento elettrico I motori sono dotati di un cavo di uscita. Il collegamento elettrico avviene tramite una morsettiera IP44 fornita sfusa.
