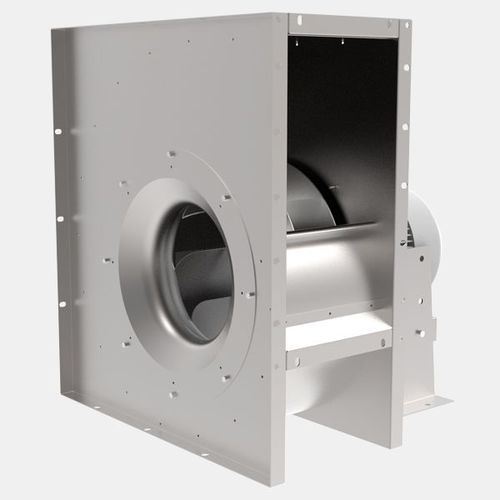

Ventilatore da terra EHN

IP55centrifugodi raffreddamento

Caratteristiche - portate fino a 21.000 m³/h - dimensioni: 200 - 630 mm (diametro della girante) - involucro in lamiera d'acciaio zincata - posizione dell'involucro: LG o RD - Motore standard IEC, IP55, classe termica F - giranti curve all'indietro - morsettiera direttamente sul motore, IP55 - protezione del motore tramite termistori PTC Involucro L'involucro è realizzato in lamiera d'acciaio zincata. Le parti laterali e la piastra a spirale sono collegate tra loro mediante rivetti. Con la taglia 200, i motori sono montati direttamente su flangia. A partire dalla taglia 225, i motori sono montati su una console. Su richiesta è disponibile un rivestimento in plastica. Giranti Le giranti dei tipi EHN ... sono prodotte con pale curve all'indietro interamente in alluminio. I coni di aspirazione in lamiera d'acciaio zincata sono avvitati alla carcassa. Le giranti, insieme al mozzo della girante, sono bilanciate dinamicamente su due livelli con il rotore secondo il livello di qualità G 2,5 / G 6,3 secondo la norma DIN ISO 21940-11. Collegamento elettrico Il collegamento elettrico avviene attraverso la morsettiera sul motore in classe di protezione IP55.
