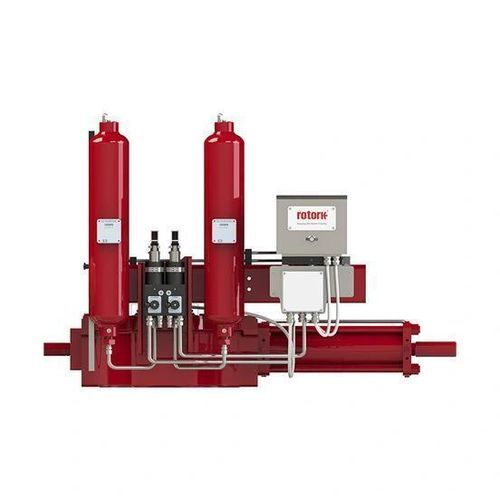

Attuatore per valvola idraulico GO

manualelinearea quarto di giro

Panoramica del prodotto
Gli attuatori GO gas-over-oil trasformano il gas di condotta in olio idraulico pressurizzato per fornire azionamento idraulico affidabile ad attuatori a quarto di giro e lineari. Il gas non entra nel cilindro idraulico: pressurizza l'olio in serbatoi dedicati che alimentano attuatori scotch yoke, cremagliera e pignone o lineari a doppio effetto.

Caratteristiche

• Disponibili in configurazioni scotch yoke, cremagliera e pignone e lineare a doppio effetto
• Ampia gamma di opzioni di controllo ad alta pressione per un funzionamento preciso
• I comandi sono progettati per operare alla piena pressione di condotta per evitare punti di guasto dei regolatori
• Collettore integrato modulare che riduce raccordi esterni e rischio di perdite
• Opzioni di logica di controllo a bassa o alta pressione
• Controllo locale tramite valvole a sede azionate a leva sul collettore multifunzione
• Serbatoi gas/olio e serbatoi gas di alimentazione omologati PED o ASME
• Controllo della velocità bidirezionale di serie tramite valvole di controllo del flusso idraulico regolabili
• Pompa manuale per funzionamento in caso di perdita di alimentazione pneumatica
• Manometro in acciaio inox con scala psi/bar per monitoraggio della pressione del gas
• Tempo di corsa regolato tramite due valvole di controllo del flusso idraulico per un'azionamento fluido e preciso
• Protezione d'ingresso certificata IP 66M/67M
• Conforme alla PED 2014/68/EU
• Omologazioni aree a rischio: ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 minimo; UL/CSA Class I Division 1 Group C,D NEMA 3 minimo; Class II Division 1 Groups E,F,G NEMA 3 minimo

Applicazioni
Progettato per installazioni con una fonte locale di gas di condotta ad alta pressione e dove è richiesto un azionamento idraulico robusto e collaudato per valvole e dispositivi di intercettazione nei settori industriale, oil & gas e utilities.

Specifiche tecniche

• Tipi di azionamento: scotch yoke, cremagliera e pignone, lineare a doppio effetto
• Fonte di potenza idraulica: gas di condotta convertito in olio idraulico pressurizzato tramite serbatoi gas-over-oil
• Logica di controllo: opzioni bassa o alta pressione; valvole a sede azionate a leva locali
• Controllo della velocità: valvole di controllo del flusso idraulico regolabili; regolazione bidirezionale
• Operazione manuale: pompa manuale dedicata per scenari di perdita pneumatica
• Strumentazione: manometro in acciaio inox (psi/bar)
• Serbatoi: serbatoi gas/olio e serbatoi gas di alimentazione omologati PED o ASME
• Custodia e protezione ingressi: certificato IP 66M/67M
• Direttive e omologazioni: PED 2014/68/EU; ATEX/IECEx e classificazioni US/Canada (UL/CSA) come da riferimento
