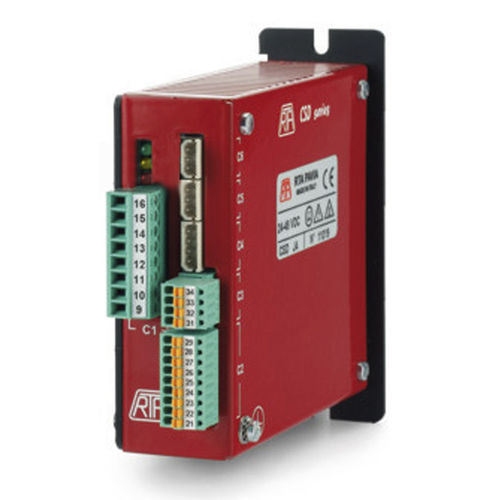

Comando di motore passo-passo CSD J4

controllore di movimentoDC

► Serie di azionamenti per motori passo-passo di tipo bipolare ministep dotati di un programmatore di moto integrato utilizzabile in due modi: - come interfaccia di comunicazione, tramite linea seriale RS485, con il sistema di controllo centrale - come unità intelligente autosufficiente. ► Presenza di un ingresso dedicato al segnale analogico di riferimento di velocità. ► Target: applicazioni a medio-bassa potenza con motori di taglia piccola ove sia necessario l'utilizzo di un programmatore di percorso. ► Funzionamento ministep fino a 4.000 passi/giro. ► Impostazione della velocità mediante ingresso analogico campionato alla partenza del motore. ► Programmatore di moto integrato che consente di collegare fino a 48 azionamenti su un'unica linea seriale. ► Non necessita di ventilatori esterni: soluzione ideale sia per realizzazioni in un quadro elettrico unico, sia per impianti con elettronica distribuita. PROGRAMMATORE DI MOTO INTEGRATO ► Comunicazione tramite linea seriale RS485; fino a 48 azionamenti possono essere collegati su un'unica seriale. Possibilità di inviare la stessa istruzione a tutti gli azionamenti contemporaneamente (modo broadcast). ► Vari tipi di istruzioni disponibili, come per esempio: percorso index_rampa, percorso run_rampa, percorso index_start-stop, restart azione interrotta e percorso di ricerca zero. Lo spazio percorso può essere programmato in modalità assoluta o relativa (lineare o circolare). ► Percorsi index fino a ± 8.338.607 passi in modalità relativa o assoluta, con velocità impostabili fra 1 e 24.000 Hz in risoluzione standard e fra 1 e 48.000 Hz in alta risoluzione, tempi di rampa impostabili fra 16 e 1440 msec.
