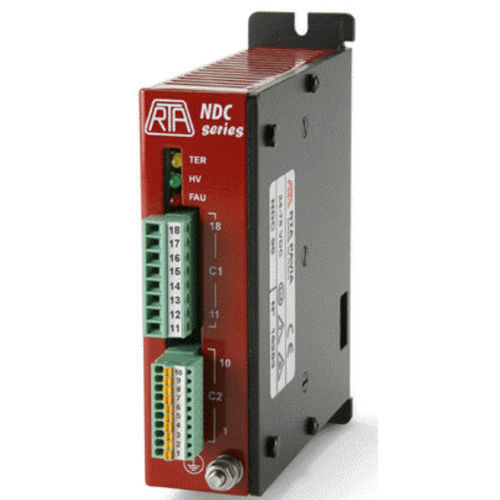

Comando di motore passo-passo NDC 94

DC

► Serie di azionamenti chopper di tipo bipolare adatta al pilotaggio di motori passo-passo di medio-bassa potenza a due fasi con quattro, sei, otto fili uscenti. ► Sistema compatto, efficiente e di semplice configurazione progettato per un facile montaggio all'interno di un quadro elettrico metallico. ► Target: applicazioni a potenza media e medio-bassa in cui non siano necessari particolari interventi di configurazione ed ove occorrono buone performance dinamiche, alta affidabilità, bassa rumorosità acustica e ridotte vibrazioni meccaniche. ► Funzionamento ministep fino a 4.000 passi/giro. ► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità. ► Connettori separati per i segnali logici e per i collegamenti di potenza. ► Segnali di ingresso e uscita optoisolati e differenziali che facilitano l’interfacciamento con i più usati sistemi di controllo. ► Versione: in scatola metallica, formato 110 x 108 x 34 mm, dotata di connettori a vite estraibili. ► Range tensione di alimentazione: 24-75 VDC. ► Range di corrente: 0,6-2 Amp. Impostazione di 8 valori intermedi mediante dip-switch. ► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch. ► Riduzione automatica di corrente a motore fermo. ► Protezioni: -Protezione di minima e massima tensione. -Protezione contro il corto circuito alle uscite motore. -Protezione termica. ► Circuito elettronico di smorzamento per il massimo controllo di rumorosità e vibrazioni.
