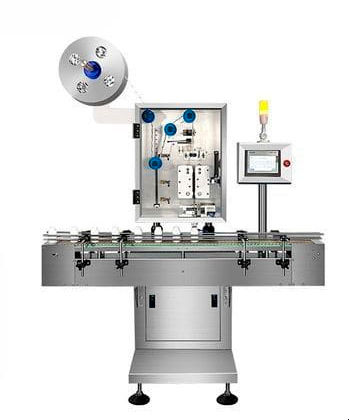

Macchina inseritrice RD-SR-120

Panoramica
Macchina progettata per inserire sacchetti disidratanti in imballaggi farmaceutici e altri, per controllare l'umidità e preservare l'integrità del prodotto. Gestisce disidratante fornito in rotolo continuo, taglia sacchetti individuali, rileva la posizione, convoglia i sacchetti e li inserisce in flaconi, scatole o altri contenitori tramite guide o tramogge.

Principio di funzionamento

• Alimentazione a rotolo continuo del disidratante
• Sensori ottici o meccanici rilevano la posizione per taglio e inserimento precisi
• Meccanismo di taglio (cutter rotante o lama) separa i singoli sacchetti
• I sacchetti separati vengono convogliati mediante nastri o guide fino al punto di inserimento
• Tramogge o imbocchi guidano i sacchetti nei contenitori

Come funziona
La macchina taglia la bobina di disidratante in singoli sacchetti e li posiziona con precisione nei flaconi o nelle scatole sulla linea di produzione. La sincronizzazione con la linea di confezionamento garantisce l'inserimento al momento corretto.

Caratteristiche principali e controllo
Controllo PLC con HMI per impostazione parametri, monitoraggio e diagnostica. I sensori verificano l'inserimento; sacchetti mancanti o mal allineati generano allarmi e scarto opzionale. Ripari di sicurezza e arresto di emergenza proteggono gli operatori. Impostazioni regolabili per dimensione dei sacchetti e velocità di linea.

Tabella delle specifiche
Capacità produttiva: 20–120 bottiglie/min
Disidratante applicabile: 10–30 mm (lar.) × 20–50 mm (lun.)
Dimensioni flacone: 15–500 ml
Potenza totale: 0,5 kW
Alimentazione: AC220V 1P 50/60Hz (personalizzabile)
Tempi tipici di consegna: 7 giorni
Controllo: PLC con HMI
Controllo qualità: sensori di inserimento e scarto in caso di errore
Sicurezza: ripari e arresto di emergenza

Principali componenti (esempi)

• Cinghia di serraggio
• Sensore fotoelettrico Panasonic
• Pannello touch Siemens (HMI)
• Gruppo cutter e guide di alimentazione
