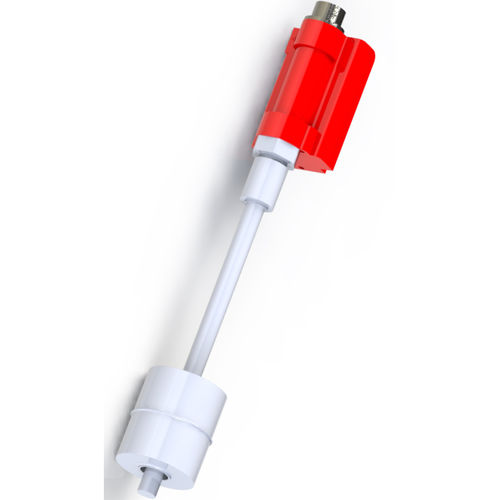

I trasduttori di posizione lineare della serie PCS III sono robusti, precisi, senza usura meccanica tra lo stelo di misura ed il cursore, resistenti a colpi e vibrazioni e dotati di protezione contro gli ambienti ostili.
Sono trasduttori di misura assoluti – di tipo magnetostrittivo – con campi di misura da 100 a 3.000 mm che misurano in maniera digitale e con continuità la posizione del cursore magnetico rispetto allo stelo, senza attriti o usura tra le parti. Lo stelo di misura, di 10 mm di diametro, è in acciaio inox AISI316L con saldature TIG, per consentire l’impiego nelle condizioni di esercizio più gravose, libero oppure all’interno di steli di attuatori oleodinamici per applicazioni oil & gas, per automazione, in macchine prova materiali, presse, presse ad iniezione, etc. , con pressioni di lavoro nell’area di misura di 350 bar e picchi fino a 700 bar.
Sullo stelo di misura è presente in prossimità della punta una zona morta – ai fini della misura – di 55 mm, come da disegno.
E’ possibile configurare l’unità per la misura della posizione di più cursori, come quando si deve misurare la posizione di più teste di lavoro di una macchina. E’ inoltre possibile – previa verifica delle condizioni d’impiego – il funzionamento del trasduttore di posizione lineare con il cursore flottante che scorre parallelo all’asta di misura.
Per il fissaggio del trasduttore di posizione lineare è disponibile un nipple filettato M18x1,5 a cui è solidale l’elettronica di misura, con la possibilità di connessione all’elettronica di controllo mediante connessione a cavo o a connettore.
