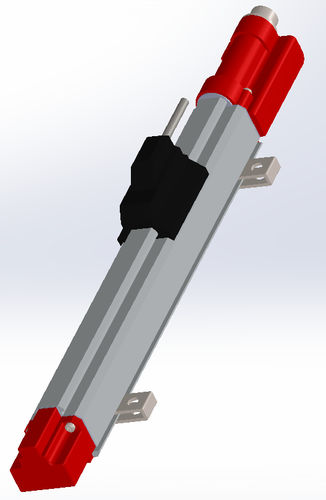

Sensore di posizione lineare PCR III

senza contattomagnetostrittivoanalogico

I trasduttori di posizione lineare della serie PCR III sono robusti, precisi, senza usura meccanica tra lo stelo di misura ed il cursore, resistenti a colpi e vibrazioni e dotati di protezione contro gli ambienti ostili. Sono trasduttori di misura assoluti – di tipo magnetostrittivo – con campi di misura da 100 a 3.000 mm che misurano in maniera digitale e con continuità la posizione del cursore magnetico rispetto allo stelo, senza attriti o usura tra le parti. Lo stelo di misura è un profilato in alluminio dotato di una slitta magnetica, oppure di un cursore magnetico flottante, da collegare all’applicazione di cui si desidera conoscere la posizione. E’ possibile configurare l’unità per la misura della posizione di più cursori, come quando si deve misurare la posizione di più teste di lavoro di una macchina. Per il fissaggio del trasduttore sono disponibili delle staffe di fissaggio. L’elettronica del trasduttore è solidale al profilato in alluminio e dispone di connessione a cavo o a connettore per il collegamento dell’unità al controllore dell’applicazione. La misura di posizione è disponibile come dato digitale nelle unità di misura di taratura – attraverso una connessione RS485 con protocollo Modbus, oppure CANopen – oppure come segnale analogico in tensione o in corrente.
