Macchina per prova di trazione PFMC

automatizzatacomputerizzataper film e prodotti fini

Panoramica
La macchina PFMC esegue test distruttivi automatizzati di trazione e l’ispezione del taglio sulle bande di sicurezza. Riduce i tempi necessari per i test di rottura e può fornire un feedback automatico al processo di taglio per mantenere una qualità di taglio costante indipendentemente dall’operatore. L’unità può funzionare in modalità stand-alone o essere integrata in linea nella produzione.

Scopo

• Misurare le forze di rottura dei ponticelli e dei lembi della banda di sicurezza
• Ispezionare la banda di sicurezza e la qualità del taglio prima del test distruttivo

Misura della forza di rottura

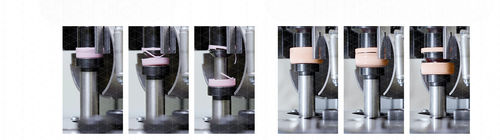

La PFMC esegue controlli distruttivi con prove di trazione su campioni di tappi prelevati dal nastro di uscita della macchina di taglio. La prova registra le forze di rottura dei ponticelli e dei lembi che mantengono i tappi tethered fissati al collo della bottiglia. La macchina memorizza i valori misurati, fornisce statistiche per campione e per mandrino e produce grafici forza vs. tempo per l’analisi delle tendenze. I dati possono essere esportati via Ethernet o USB per analisi aggiuntive.

Ispezione del taglio (CVS-CUT)
La PFMC può essere fornita con il sistema d’ispezione CVS-CUT integrato. CVS-CUT ispeziona la banda di sicurezza prima del test distruttivo utilizzando una telecamera lineare ad alta risoluzione (risoluzione < 0,01 mm) per acquisire il profilo del tappo e la geometria del taglio con elevata precisione.

Vantaggi per il cliente

• Compatibile con tappi a banda di sicurezza tradizionale e tappi tethered
• Rapido cambio formato per testare tappi di diametri diversi
• I test di trazione permettono la rilevazione indiretta dell’usura della lama di taglio, parametri di taglio non idonei o materiali di tappo non corretti
• Fornisce feedback (es. temperatura della lama) per il controllo del processo
• Statistiche correlate per ogni mandrino della macchina di taglio
• Ispezione ad alta precisione della qualità della banda (punti neri, mancanze), qualità del taglio (rettilineità, spessore) e qualità dei ponticelli (dimensioni, coerenza, numero)

Modalità operative
La PFMC può funzionare come unità autonoma o integrata in linea. L’analisi dei grafici forza vs. tempo consente di valutare l’allungamento dei ponticelli e di eseguire test comparativi tra materiali.

Caratteristiche / specifiche tecniche

• Modello: PFMC
• Tipologia di prova: prove distruttive di trazione su campioni selezionati
• Parametri misurati: forza di rottura dei ponticelli; forza di rottura dei lembi/ergots
• Prelievo campioni: dal nastro di uscita della macchina di taglio
• Gestione dati: registrazione valori, statistiche per campione e per mandrino, grafici forza vs. tempo; esportazione via Ethernet e USB
• Sistema di visione opzionale: CVS-CUT con telecamera lineare ad alta risoluzione (risoluzione < 0,01 mm)
• Compatibilità: tappi con banda di sicurezza tradizionale e tethered
• Rapido cambio formato per diametri diversi
• Consente la rilevazione indiretta di usura della lama e materiali non idonei
• Fornisce feedback per regolare la temperatura della lama e compensare il decadimento dell’utensile
• Operatività: stand-alone o integrazione in linea
