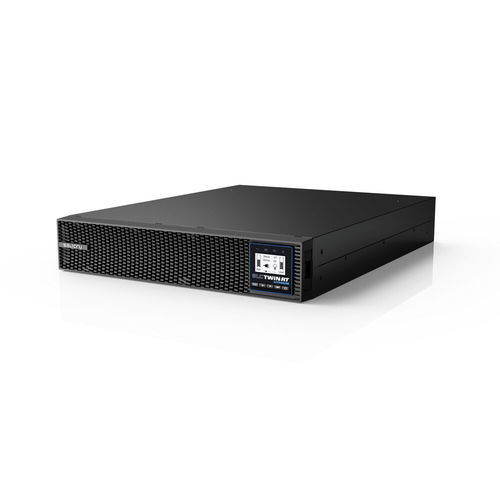

UPS on-line SLC-10000-TWIN RT3

a doppia conversioneACLiFePO4

Panoramica
UPS on-line a doppia conversione 10000 VA in formato convertibile torre/rack con batteria LiFePO4. Progettato per proteggere sistemi e dati critici in ambienti industriali e IT, fattore di potenza 1 e opzioni di monitoraggio flessibili.

Caratteristiche principali

• Topologia on-line a doppia conversione per condizionamento continuo dell'energia.
• Formato torre/rack convertibile per flessibilità di installazione.
• Batteria LiFePO4 integrata; fino a 8 moduli batteria esterni (EBM).
• Fattore di potenza = 1 per erogare piena potenza in kW.
• Connettività: USB-HID, RS-232 e slot intelligente per SNMP / AS400 / MODBUS (schede opzionali); supporto Nimbus cloud / MQTT.
• Presa programmabile opzionale (richiede PDU compatibile).
• Eco-mode, avvio a freddo e Emergency Power Off (EPO) supportati.

Ingresso / Uscita

• Tensione di ingresso nominale: 230 V; intervallo: 110–276 Vac (riduzione lineare del carico da 110 ÷ 160 V).
• Frequenza di ingresso: 50/60 Hz; tolleranza ±5 Hz (50 Hz) / ±6 Hz (60 Hz).
• Uscita: tensioni selezionabili 220 / 230 / 240 V; fattore di potenza 1.
• Precisione della tensione in modalità batteria: ±1%.
• Distorsione d'onda (THDv): <1% (carico lineare) / <5% (carico non lineare).

Prestazioni & sovraccarico

• Distorsione armonica all'ingresso (THDi): <5%.
• Efficienza on-line: 95% (tipica); efficienza eco-mode: 0.98.
• Sovraccarichi ammissibili (modalità batteria): 105%–125% per 1 min; 125%–150% per 30 s; >150% per 500 ms.
• Sovraccarichi ammissibili (modalità bypass): 125%–150% per 30 s; >150% per 500 ms.
• Sovraccarichi ammissibili (modalità on-line/in-line): 105%–125% per 10 min; 125%–150% per 30 s; >150% per 500 ms.

Batteria & caricabatterie

• Tipo batteria: LiFePO4.
• Metodo di carica: I/U (corrente costante / tensione costante).
• Tempo di ricarica: 4,5 h fino al 90%.
• Massimo numero di moduli esterni (EBM): 8.
• Corrente di carica configurabile: 1–12 A; compensazione tensione-temperatura inclusa.

Comunicazione & software

• Ingressi/porte: USB-HID e RS-232.
• Slot intelligente per schede SNMP / AS400 / MODBUS (opzionali); supporto Nimbus cloud IoT / MQTT.
• Software di monitoraggio: Winpower (Windows / Mac / Linux).

Altre funzioni & modalità

• Avvio a freddo supportato.
• Emergency stop (EPO) supportato.
• Eco-mode disponibile.
• Convertitore di frequenza (CVCF) disponibile (riduce la potenza nominale del 40% quando attivo).

Ambiente & generale

• Temperatura operativa: 0–50 °C (derating applicato; riduzione del 50% tra 40 °C e 50 °C).
• Umidità relativa: 0–95% senza condensa.
• Altitudine massima operativa: 3000 m (riduzione dell'1% della potenza ogni 100 m aggiuntivi oltre 1000 m).
• Rumore acustico a 1 m: <50 dB.

Normative & certificazioni

• Sicurezza: EN IEC 62040-1.
• Compatibilità elettromagnetica: EN 62040-2 (C3).
• Funzionamento: VFI-SS-11 (EN 62040-3).
• Certificazioni aziendali: ISO 9001, ISO 14001, ISO 45001.

Note / Avvertenze
1) Da 110 ÷ 160 V con riduzione lineare del carico fino al 50% massimo.
2) Il convertitore di frequenza (CVCF) implica una riduzione del 40% della potenza nominale.
3) Riduzione del 50% della potenza da 40 °C a 50 °C.
4) Riduzione dell'1% della potenza ogni 100 m aggiuntivi oltre 1000 m.

Specifiche tecniche

• Modello / serie: SLC TWIN RT3 LION.
• Potenza: 10000 VA.
• Tecnologia: On-line doppia conversione.
• Formato: Torre/rack convertibile.
• Ingresso: 230 V ; intervallo 110–276 Vac.
• Frequenza: 50/60 Hz.
• THDi <5% ; THDv <1% lineare / <5% non lineare.
• Fattore di potenza in uscita: 1 ; tensioni: 220/230/240 V ; precisione ±1% (batteria).
• Batteria: LiFePO4 ; ricarica 4,5 h al 90% ; fino a 8 EBMs.
• Corrente di carica: 1–12 A ; compensazione temp.: sì.
• Porti: USB-HID / RS-232 ; slot intelligente per SNMP/AS400/MODBUS ; monitoraggio: Winpower.
• Avvio a freddo: sì ; EPO: sì ; Eco-mode: sì ; CVCF: sì.
• Temperatura operativa: 0–50 °C ; umidità: 0–95% ; altitudine max: 3000 m ; rumore <50 dB.
• Normative: EN IEC 62040-1, EN 62040-2 (C3), VFI-SS-11 (EN 62040-3).
