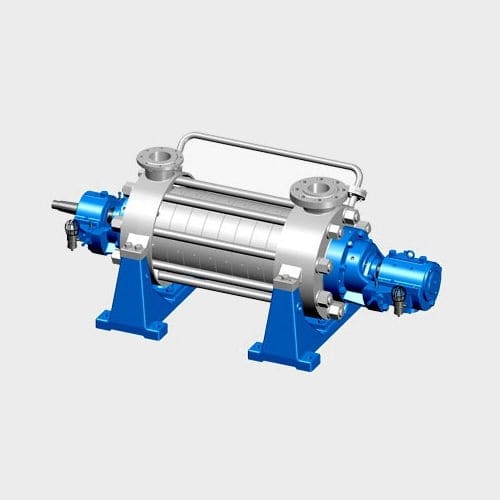

Pompa ad acqua DG

elettricacentrifugafissa

La pompa di tipo DG è una pompa centrifuga multistadio orizzontale, utilizzata per trasportare acqua pulita con una temperatura inferiore a 160℃ e anche impurità solide insolubili dello 0,25% e liquidi come impurità solide solubili in acqua del 5% e altri mezzi simili all'acqua. Area di applicazione Viene utilizzato principalmente nell'utilizzo completo dell'industria tessile leggera e anche nell'alimentazione dell'acqua della caldaia ad alta pressione nella centrale termica su piccola scala. Caratteristiche strutturali La pompa è a carcassa singola, aspirazione singola, struttura di pompa centrifuga multistadio sezionale. L'ingresso%outlet della pompa è verticale (si prega di fare riferimento alla tabella di struttura).La struttura dettagliata è la seguente: 1. Parte dello statore E' costituito principalmente da alcune parti come la parte anteriore, la parte posteriore, la parte centrale, il cuscinetto a palette di guida e la camera di bilanciamento, ecc, che sono tutti combinati da bulloni e dadi. 2. Parte del motore Il dado rotondo è stato messo in tensione dalla girante, dal manicotto dello spazio della girante, dal manicotto del distanziale di bilanciamento, dal disco di bilanciamento e dal manicotto dell'albero. Inoltre, è stato fissato sull'albero principale, che adotta una chiave piatta in modo da evitare la rotazione. La guarnizione dell'ingranaggio è stata installata tra la girante e il manicotto di protezione per compensare l'espansione; tale parte deve essere sostituita durante la manutenzione. 3. Organizzazione del bilanciamento La pompa adotta un dispositivo di bilanciamento idraulico a disco, composto da anello di bilanciamento, disco di bilanciamento, manicotto di bilanciamento e manicotto di protezione. L'acqua che fuoriesce dal bilanciamento ritorna nella camera di aspirazione a vortice della sezione anteriore.
