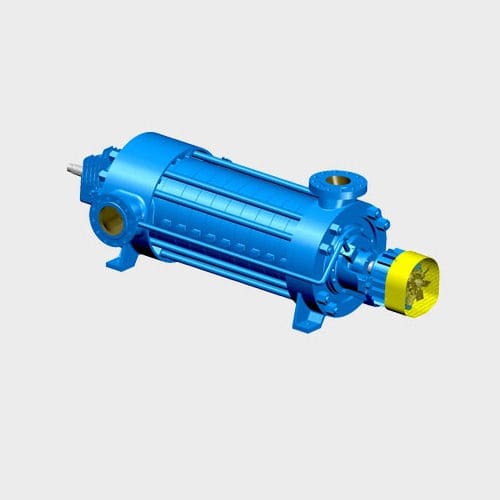

La pompa di tipo MD(S) è un tipo di pompa centrifuga multistadio resistente all'usura minerale migliorata e progettata sulla base della pompa di tipo D. È caratterizzata da resistenza all'usura, tempo di servizio lungo e viene utilizzata per trasmettere l'acqua della miniera il cui contenuto di particelle solide è inferiore all'1,5% (diametro delle particelle inferiore a 0,5 mm) e altri liquidi simili.
Area di applicazione
Applicato in particolare per il drenaggio minerale.
Caratteristiche strutturali
La serie di pompe centrifughe orizzontali multistadio è sostenuta da due estremità. La parte dell'involucro è sezionale. La pompa è azionata tramite il collegamento di un giunto flessibile e del motore. La pompa ruota in senso orario rispetto alla direzione dell'estremità di azionamento.(D580-70(1)、MD580-70(1) La pompa ruota in senso antiorario rispetto alla direzione dell'estremità di azionamento).
Parte dello statore
È collegato principalmente a una parte intera tramite la sezione di aspirazione, la sezione centrale e la sezione di scarico con bulloni di tensione e bulloni; la mandata è verticale verso l'alto e l'aspirazione è orizzontale.
Parte del rotore
È costituita principalmente da albero, girante, piastra di bilanciamento, manicotto dell'albero, ecc.
Guarnizione della pompa
La parte fissa del giunto tra la sezione di aspirazione, la sezione centrale e la sezione di mandata è sigillata con guarnizioni.
Tra i diversi stadi della pompa viene adottata la tenuta a strozzo.
La tenuta a baderna è utilizzata per la tenuta dell'albero dei due lati della pompa.
Il deflettore d'acqua è utilizzato per impedire all'acqua di entrare nel cuscinetto.
Parte del cuscinetto
L'intero rotore è supportato dal cuscinetto a rulli sui due lati del cuscinetto, che viene lubrificato a grasso.
---
