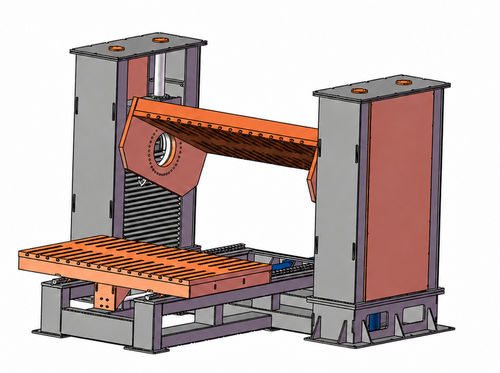

Apristampo VDS series

Panoramica
La serie SANTSAI VDS di separatori verticali per stampi e matrici è progettata per la separazione, l'ispezione e la manutenzione sicure ed efficienti di stampi per iniezione, stampi per pressofusione e matrici di tranciatura. Disponibile con capacità di 3, 6, 10 e 15 t, la macchina dispone di una struttura in acciaio pesante, grandi piastre lavorate, un sistema idraulico controllato per il sollevamento/abbassamento verticale e dimensioni delle piastre e corsa di apertura configurabili per stampi sovradimensionati.

Vantaggi principali

• Separazione verticale delle metà superiore e inferiore dello stampo o della matrice
• Capacità massime da 3 a 15 t (modelli standard mostrati)
• Struttura in acciaio pesante per un funzionamento stabile
• Grandi piastre lavorate per stampi sovradimensionati
• Sollevamento e abbassamento idraulici controllati per manipolazione sicura
• Accesso comodo per ispezione e manutenzione dello stampo
• Ridotta dipendenza da carriponte
• Apertura e chiusura dello stampo più sicure
• Adatto per stampi per iniezione, pressofusione e matrici di tranciatura
• Dimensioni delle piastre e corsa di apertura personalizzabili su richiesta
• Sistemi opzionali di bloccaggio stampo e sicurezza
• Semplice utilizzo tramite pannello di controllo industriale

Come funziona

• Lo stampo chiuso viene posizionato sulla piastra inferiore.
• Lo stampo viene allineato e bloccato in sicurezza.
• La metà superiore dello stampo viene collegata alla piastra superiore.
• Il sistema idraulico solleva verticalmente la metà superiore dello stampo.
• Lo stampo si apre fino all'altezza di ispezione preimpostata.
• Gli operatori eseguono ispezione, pulizia, riparazione o sostituzione di componenti.
• La piastra superiore viene abbassata in condizioni controllate.
• Le metà dello stampo vengono riallineate e chiuse in sicurezza.

Applicazioni

• Stampi per iniezione
• Stampi per pressofusione
• Stampi per automobilistica (interni ed esterni)
• Matrici di tranciatura
• Matrici progressive
• Matrici di trasferimento
• Stampi per compressione
• Stampi per grandi pezzi in plastica
• Stampi per elettrodomestici
• Officine di assemblaggio e manutenzione stampi
• Reparti utensileria e produzione stampi

Specifiche tecniche
Modello | Unità | VDS-03T-1510 | VDS-06T-2013 | VDS-10T-2615 | VDS-15T-3217
Dimensione piastra | mm | 1.500 × 1.000 | 2.000 × 1.300 | 2.600 × 1.500 | 3.200 × 1.700
Peso massimo stampo/matrice | t | 3 | 6 | 10 | 15
Apertura minima | mm | 200 | 300 | 400 | 500
Apertura massima | mm | 800 | 1.100 | 1.300 | 1.500
Carico massimo sulla piastra superiore | t | 1,5 | 3 | 5 | 7
Peso macchina | t | 7 | 10 | 12 | 15

Nota: Le specifiche possono essere soggette a miglioramenti tecnici senza preavviso. Dimensioni delle piastre, capacità di carico e altezze di apertura personalizzabili disponibili su richiesta.
