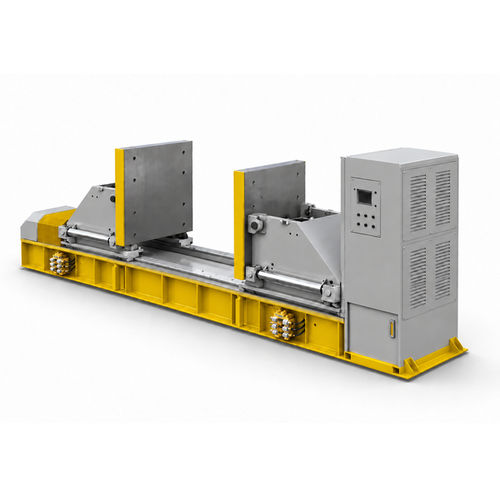

Apristampo orizzontale HDS series

Panoramica del prodotto
Il Separatore orizzontale di stampi e matrici SANTSAI HDS Series è progettato per l'apertura, la separazione, l'inclinazione, l'ispezione e i test funzionali degli stampi in sicurezza. Quattro modelli coprono stampi da 4 a 25 tonnellate. La serie HDS consente la separazione orizzontale controllata delle due metà dello stampo montate su piastre opposte; l'inclinazione opzionale delle piastre 0–90° facilita l'accesso ai componenti interni. Le funzioni di test integrate verificano il circuito idraulico dello stampo, il sistema di espulsione e il circuito dell'acqua di raffreddamento prima della rimessa in produzione.

Vantaggi principali

• Sistema di cambio rapido degli stampi su entrambe le piastre
• Inclinazione delle piastre 0–90° opzionale
• Apertura e chiusura dello stampo controllate
• Test del circuito idraulico dello stampo
• Test della funzione di espulsione dello stampo
• Test del circuito dell'acqua di raffreddamento dello stampo
• Sistema di controllo Siemens PLC
• Movimentazione sicura di stampi e matrici pesanti
• Adatto per ispezione, riparazione e manutenzione degli stampi

Come funziona

• Posizionare lo stampo chiuso sulla piastra inferiore.
• Posizionare e bloccare lo stampo in modo sicuro.
• Collegare la metà superiore dello stampo alla piastra superiore.
• Il sistema idraulico solleva verticalmente la metà superiore dello stampo.
• Lo stampo si apre fino all'altezza di ispezione preimpostata.
• Eseguire ispezione, pulizia, riparazione o sostituzione dei componenti.
• Abbassare la piastra superiore in condizioni controllate.
• Allineare e chiudere in sicurezza le due metà dello stampo.

Applicazioni

• Stampi per iniezione
• Stampi per pressofusione
• Stampi per stampaggio
• Stampi per il settore automotive
• Stampi per elettrodomestici
• Officine di produzione e manutenzione stampi
• Reparti utensileria e centri prova

Specifiche tecniche (tabella)

• Modelli: HDS-05T-1108 / HDS-10T-1412 / HDS-18T-1520 / HDS-25T-2120
• Peso massimo dello stampo (t): 4 / 8 / 18 / 25
• Forza di bloccaggio (t): 7 / 7 / 10 / 10
• Forza di apertura (t): 10 / 10 / 60 / 80
• Dimensioni piastre (mm): 1100×800 / 1400×1200 / 1500×2000 / 2100×2000
• Inclinazione delle piastre: 0–90° (opzionale)
• Corsa massima di apertura (mm): 1500 / 1500 / 2000 / 3000
• Corsa minima di apertura (mm): 200 / 200 / 400 / 500
• Velocità apertura/chiusura stampo (mm/s): 0–40 (regolabile)
• Velocità di inclinazione (°/s): 8
• Capacità massima di inclinazione (t): 2 / 4 / 9 / 13
• Ingombro macchina (L×W×H mm): 4600×1100×1750 / 5010×1400×1750 / 5960×1800×2009 / 7800×2100×2700

Caratteristiche / Specifiche tecniche

• Serie: HDS Series
• Controllo: sistema di controllo Siemens PLC
• Test integrati: circuito idraulico dello stampo, funzione di espulsione, circuito dell'acqua di raffreddamento
• Usi previsti: assemblaggio stampi, manutenzione, ispezione, riparazione e test funzionali
