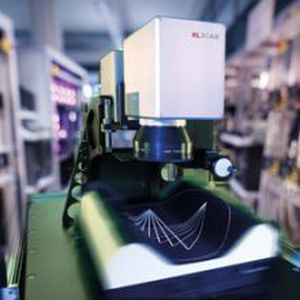

Sistema di scanner XY XL SCAN

per tagliolaser

Massima precisione per la microlavorazione di grandi superfici XL SCAN è una soluzione di scansione per il controllo sincrono di una testa di scansione 2D e di due assi meccanici, per esempio uno stadio XY con due assi servo. Il sistema è stato sviluppato da SCANLAB e ACS Motion Control e fornisce un'area di lavoro virtualmente illimitata. XL SCAN è ideale non solo per la microlavorazione di aree estese, ma anche per il taglio di grandi pellicole e la foratura di PCB nella produzione elettronica. Inoltre, l'uso di teste di scansione excelliSCAN prive di errori di tracciamento e il software intelligente syncAXIS assicurano la massima precisione per l'applicazione. Caratteristiche principali - Area di lavoro virtualmente illimitata - Massima precisione - Nessun errore di cucitura - Aumento della produttività - La simulazione dei lavori rende facile l'ottimizzazione del processo laser - Controllo automatico del laser, ad esempio Spot Distance Control (SDC) - Lavorazione altamente dinamica senza vibrazioni del palco - Possibilità di configurazione flessibile (per es. sistemi multi-testa, istanze multiple del software) Ottimizzazione del rendimento I contributi di XL SCAN all'enorme aumento della produttività includono il controllo ottimizzato e i meccanismi servo - come il controllo sincrono o la pianificazione della traiettoria look-ahead - così come la possibilità di sistemi multi-testa. Massima precisione Questa soluzione di scansione sincronizzata evita errori di cucitura e compensa le vibrazioni del pezzo. L'approccio di controllo intelligente totalmente nuovo considera i limiti fisici del tavolo e della testa di scansione nella pianificazione della traiettoria. La precisione di XL SCAN supera quindi quella di altri sistemi a controllo combinato presenti sul mercato. Inoltre, la pianificazione della traiettoria del software di controllo syncAXIS supporta il controllo avanzato dei moderni laser a impulsi ultra-corti (USP).
