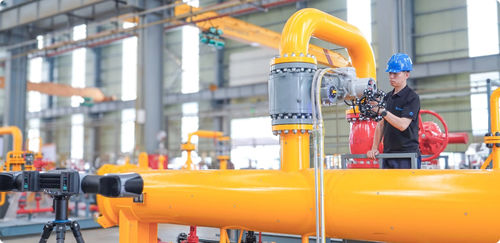

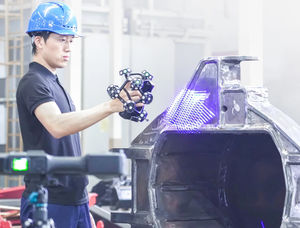

Testa di scansione laser 3D TrackScan Sharp-Z

XYZper applicazione 3Dad alte prestazioni

Panoramica
Alimentato dalla tecnologia a laser blu quad-cross, con portata di tracciamento extra-lunga e capacità di auto-tracciamento completa, il TrackScan Sharp-Z fornisce misurazioni 3D rapide e precise per applicazioni su larga scala. Il sistema include una piattaforma rotante dinamica affinché il tracker segua automaticamente lo scanner e mantenga un campo visivo di tracciamento ottimale, consentendo una distanza di tracciamento fino a 12 m per una misurazione continua in un'unica operazione. L'interazione a doppio schermo tra tracker e scanner semplifica l'uso. La scansione completamente wireless con doppie batterie hot-swappable permette misurazioni mobili e continue in ambienti complessi.

Caratteristiche principali

• Tracciamento ultra-lungo per misurazioni su larga scala con una fotocamera industriale da 50 MP e algoritmo LED adattivo dinamico.
• Auto-tracciamento completo con piattaforma rotante dinamica del tracker, campo di misura a 360° e riposizionamenti minimizzati.
• Doppi schermi su scanner e tracker per stato dispositivo in tempo reale, interfaccia di calibrazione e misure con sonda.
• Scansione ad alta velocità: fino a 200 FPS e fino a 10 000 000 misurazioni/s per la cattura efficiente di grandi componenti.
• Operazione completamente wireless con edge computing e trasmissione dati wireless ad alta velocità; design a doppia batteria per funzionamento continuo con cambio a caldo.
• Pulsanti programmabili personalizzabili per accesso one-touch alle funzioni più usate.
• Precisione industriale e stabilità strutturale con conformità ISO 10360-13 e telaio icosaedrico rigido in fibra di carbonio.

Modalità di scansione

• Ultra-Fast / Profondità estesa — 140 linee laser blu (Quad-Cross Technology, implementato come 4 × 35 linee laser blu).
• Hyperfine — 21 linee laser blu parallele per superfici ad elevato livello di dettaglio.
• Deep-Hole — 1 linea laser blu aggiuntiva per elementi rientrati o profondi.

Specifiche tecniche (tabella)
Tipo: TrackScan Sharp-Z
Modalità di scansione — Scansione ultra-rapida: 140 linee laser blu (Quad-Cross Technology)
Modalità di scansione — Scansione hyperfine: 21 linee laser blu parallele
Modalità di scansione — Scansione deep-hole: 1 linea laser blu aggiuntiva
Accuratezza (a 5,2 m): fino a 0,025 mm
Frequenza di acquisizione fino a: 200 FPS
Velocità di misura fino a: 10 000 000 misurazioni/s
Area di scansione fino a: 800 mm × 700 mm
Classe laser: Classe II (sicuro per gli occhi)
Risoluzione fino a: 0,020 mm
Esempi di accuratezza volumetrica: 13 m³ (3,5 m) → 0,039 mm; 46 m³ (5,2 m) → 0,062 mm; 80 m³ (6,2 m) → 0,089 mm; 120 m³ (7,2 m) → 0,118 mm; 200 m³ (8,5 m) → 0,149 mm; 600 m³ (12 m) → 0,198 mm
Accuratezza volumetrica (con sistema fotogrammetrico MSCAN): 0,039 mm + 0,012 mm/m
Errore di forma (Sfera): 0,030 mm
Errore di forma (Piano): 0,040 mm
Distanza di stand-off: 300 mm
Profondità di campo: 400 mm / 800 mm (ampia profondità di campo)
Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, ecc.
Intervallo di temperatura operativa: -10–40°C
Umidità operativa (senza condensa): 10–90% UR
Modalità di interfaccia: USB 3.0, Interfaccia di rete
Modalità wireless operative: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, tracciamento multi-tracker wireless, Edge Inspection
Certificazioni: CE, RoHS, WEEE, FCC
Accuratezza di posizione dei fori: 0,05 mm
(1) Prestazioni valutate secondo JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 presso il laboratorio di taratura accreditato ISO/IEC 17025 di Scanology.
