Scanner 3D TrackScan GO

lasertramite triangolazione con laserottico

Panoramica

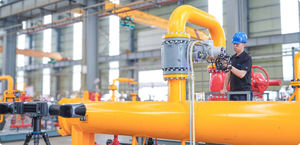

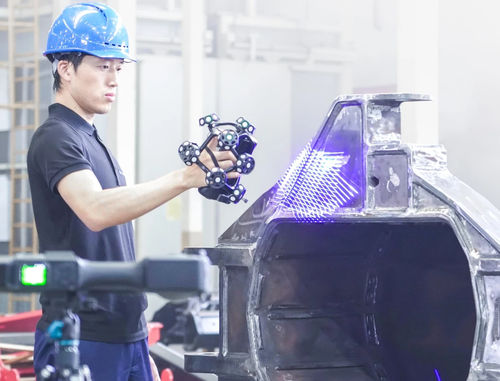

La serie TrackScan GO è un sistema di scansione 3D ottico portatile progettato per ispezione e metrologia industriali. Tracker e scanner compatti si inseriscono in una singola valigetta di protezione e consentono il funzionamento completamente wireless per misure flessibili in sede. Una telecamera colore integrata e la sovrapposizione AR semplificano l'allineamento CAD‑pezzo e la visualizzazione. La guida intelligente e la misurazione con un pulsante riducono i tempi di avvio e permettono agli operatori di iniziare rapidamente.

Vantaggi principali

• Sistema portatile: tracker e scanner compatti; l'intero sistema entra in una sola valigetta per il trasporto da parte di una persona.
• Funzionamento wireless e compatibilità AirGO Pad: flussi di lavoro su tablet senza PC, cavi o alimentazione esterna in molti scenari.
• Avvio rapido e flussi guidati: i sensori si accendono e si connettono automaticamente; il software integrato offre sequenze di ispezione guidate.
• Telecamera colore e sovrapposizione AR: acquisizione di difetti superficiali, allineamento CAD‑pezzo rapido e visualizzazione intuitiva dell'ispezione.
• Tre configurazioni di misura: tracker+scanner (scansione tracciata), solo tracker (copertura ampia a lunga distanza), solo scanner (scansione manuale per spazi ristretti e cavità).

Modalità di scansione

• Scansione ultra‑veloce: 34 linee laser blu (17×2)
• Scansione iperfine: 7 linee laser blu parallele
• Scansione di fori profondi: 1 linea laser blu aggiuntiva per cavità interne
• Scansione area ampia con tracker: 34 linee laser blu (17×2)
• Fotogrammetria: fotogrammetria adattiva

Punti di impiego
Valutato in laboratorio di taratura accreditato ISO/IEC 17025 e conforme a ISO 10360-13, JJF 1951 e VDI/VDE 2634 Parte 3. Adatto per aerospaziale, stampi & attrezzaggi, automotive, energia & industria pesante, ferroviario & costruzioni navali e attività metrologiche non industriali che richiedono precisione industriale e stabilità volumetrica.

Caratteristiche / specifiche tecniche

• Tipo: TrackScan GO-C o TrackScan GO-E
• Modalità di scansione: Ultra‑veloce (34 linee laser blu), Iperfine (7 linee laser blu parallele), Fori profondi (linea laser blu aggiuntiva), Tracker area ampia (34 linee laser blu), Fotogrammetria (adattiva)
• Distanza di tracciamento per i-Tracker: TrackScan GO-C 2800 mm, TrackScan GO-E 3500 mm
• Precisione (scansione tracciata): fino a 0,030 mm (GO-C e GO-E)
• Precisione (solo scanner): fino a 0,020 mm
• Precisione (solo tracker): fino a 0,075 mm
• Accuratezza volumetrica (scansione tracciata): GO-C 0,064 mm, GO-E 0,060 mm
• Accuratezza volumetrica (solo scanner): 0,015 mm + 0,035 mm/m
• Accuratezza volumetrica (solo tracker, con barra di scala): 0,072 mm + 0,012 mm/m
• Sfericità: GO-C 0,040 mm, GO-E 0,035 mm
• Planarità: GO-C 0,060 mm, GO-E 0,050 mm
• Distanza di lavoro (scanner): 150 mm a 450 mm (estendibile a 650 mm); scansione iperfine: 120 mm a 300 mm
• Distanza di lavoro (tracker): 500 mm a 1500 mm (estendibile a 2500 mm)
• Area di scansione (scanner): 500 mm × 600 mm
• Area di scansione (tracker): 2500 mm × 2000 mm
• Classe laser: Classe II (sicuro per gli occhi)
• Risoluzione fino a: 0,020 mm
• Frequenza di misura fino a: 6.500.000 misurazioni/s
• Dimensioni i-Scanner: 197,6 mm × 191,3 mm × 234,2 mm
• Peso i-Scanner: 860 g (senza batteria)
• Dimensioni i-Tracker: 418,6 mm × 122,1 mm × 83,9 mm
• Peso i-Tracker: 1580 g (senza batteria)
• Dimensione della custodia di protezione: 660 mm × 499 mm × 329 mm
• Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, ecc.
• Intervallo di temperatura di esercizio: -10°C a 40°C
• Intervallo di umidità di esercizio (senza condensa): 10-90% UR
• Standard wireless: Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Modalità interfaccia: USB 3.0 Type-C
• Brevetti: molteplici brevetti internazionali (US, EP, KR, CN e altri)
• Norme / valutazione: Prestazioni valutate secondo JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 in un laboratorio di taratura accreditato ISO/IEC 17025
