Sistema di scanner 3D TrackScan Sharp-Z

XYZdi ispezioneper retro-ingegneria

Panoramica

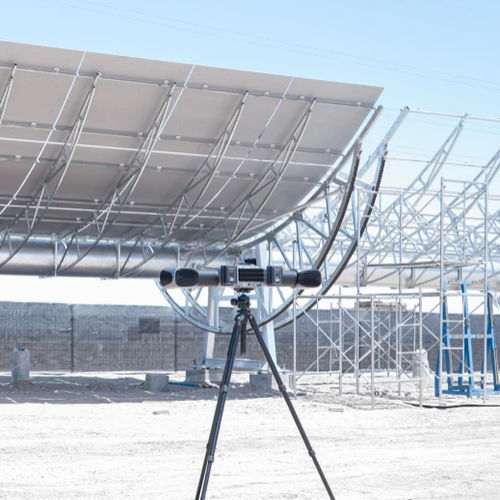

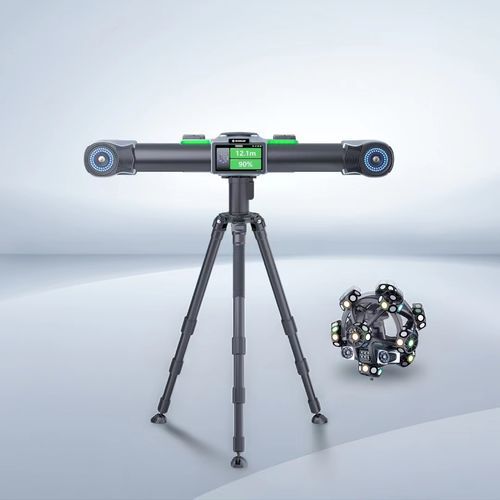

TrackScan Sharp-Z è un sistema di scansione 3D ottico zenitale progettato per misurazioni rapide e precise su grandi superfici. Integra la tecnologia laser blu Quad-Cross, un campo di tracciamento ultra‑esteso e capacità di auto‑tracciamento. Il sistema comprende una piattaforma rotante dinamica per il follow automatico del tracker, display integrati su scanner e tracker, funzionamento completamente wireless e batterie hot‑swappable doppie per scansioni mobili e continue in ambienti complessi.

Caratteristiche principali

• Tracciamento ultra‑esteso per misure su larga scala: camera industriale 50 MP ad alta risoluzione, profondità di campo estesa, algoritmo LED adattivo dinamico, fino a 12 m di distanza di tracciamento per ridurre i riposizionamenti.
• Auto‑tracciamento completo: piattaforma rotante dinamica con campo di misura a 360° fino a 12 m di raggio; follow automatico del tracker per mantenere il campo visivo ottimale.
• Doppio schermo: display su scanner e tracker per stato dei dispositivi in tempo reale, interfaccia di calibrazione e misure con sonda.
• Scansione ad alta velocità: tecnologia laser blu Quad‑Cross con fino a 162 linee laser, fino a 200 FPS e fino a 10 milioni di misurazioni al secondo.
• Molteplici modalità di scansione: Ultra‑Fast, Hyperfine e Deep‑Hole / Extended‑Depth per componenti di grandi dimensioni e superfici di precisione.
• Funzionamento totalmente wireless: edge computing su scanner e tracker con trasmissione wireless ad alta velocità; design a doppia batteria hot‑swappable per funzionamento continuo.
• Controlli personalizzabili: tasti programmabili per accesso rapido alle funzioni più usate.
• Precisione industriale e stabilità: conformità ISO 10360-13 con controllo multi‑metrico della precisione e telaio icosaedrico rigido in fibra di carbonio per stabilità strutturale costante.

Modalità di scansione

• Ultra‑Fast / Extended‑Depth: 4×35 linee laser blu (Quad‑Cross Technology).
• Hyperfine: 21 linee laser blu parallele.
• Deep‑Hole: linea laser blu aggiuntiva per caratteristiche strette/profonde.

Specifiche tecniche
Tipo: TrackScan Sharp-Z
Modalità scan (Ultra‑fast): 140 linee laser blu (Quad‑Cross Technology)
Modalità (Hyperfine): 21 linee laser blu parallele
Modalità (Deep‑hole): 1 linea laser blu aggiuntiva
Accuratezza (¹): fino a 0,025 mm
Frame rate: fino a 200 FPS
Tasso di misura: fino a 10.000.000 misurazioni/s
Area di scansione: fino a 800 mm × 700 mm
Risoluzione: fino a 0,020 mm
Esempi di accuratezza volumetrica: 0,039 mm (13 m³ @ 3,5 m) — fino a 0,198 mm (600 m³ @ 12 m)
Distanza operativa: 300 mm
Profondità di campo: 400 mm; 800 mm (grande profondità)
Classe laser: Classe II (sicuro per gli occhi)
Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, ecc.
Temperatura di esercizio: -10–40°C
Umidità operativa (senza condensazione): 10–90% RH
Interfacce: USB3.0, Rete; modalità wireless e supporto edge inspection
Accuratezza posizione fori: 0,05 mm
Certificazioni: CE, RoHS, WEEE, FCC
Brevetti: molteplici brevetti CN di utilità e design elencati dal produttore


Applicazioni

• Aerospaziale
• Stampi e attrezzaggi
• Automotive
• Energia e industria pesante
• Ferrovie e costruzioni navali
• Reverse engineering e ispezione su larga scala

Note
Prestazioni valutate secondo JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 presso il laboratorio di taratura accreditato ISO/IEC 17025 del produttore. Il produttore si riserva il diritto di interpretare e modificare i parametri e le immagini nei limiti di legge.

Specifiche tecniche (sintesi)

• Tipo: TrackScan Sharp-Z
• Modalità di scansione: Ultra‑fast (140 linee blu), Hyperfine (21 linee parallele), Deep‑hole (1 linea aggiuntiva)
• Massima accuratezza: fino a 0,025 mm
• Frame rate: fino a 200 FPS
• Tasso di misura: fino a 10.000.000 mis./s
• Area max: 800 mm × 700 mm
• Risoluzione: fino a 0,020 mm
• Stand-off: 300 mm; DOF: 400 mm / 800 mm
• Operazione continua: doppia batteria hot‑swappable
• Norme: conformità ISO 10360-13
