Scanner 3D TrackScan GO

per retro-ingegneriamultiusodi ispezione

Panoramica

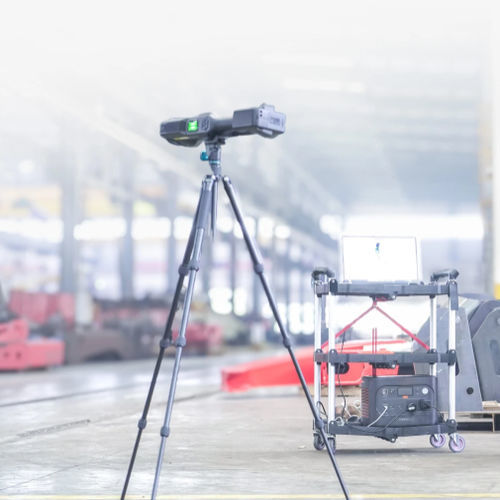

TrackScan GO è un sistema portatile di scansione 3D ottica progettato per misurazioni industriali in sito. Il kit, leggero e compatto, entra in una sola custodia di trasporto e consente operazioni completamente wireless da tablet. Il sistema supporta tre configurazioni di misura (tracker + scanner combinati, solo tracker per acquisizioni estese a lunga distanza, solo scanner per accesso manuale in spazi ristretti). Conforme a ISO 10360-13, integra una fotocamera a colori con overlay AR, guida intelligente e misura con un solo pulsante per un rapido avvio.

Caratteristiche principali

• Kit portatile: tracker e scanner compatti riponibili in un unico case protettivo per il trasporto da parte di un solo operatore.
• Funzionamento wireless: opzione AirGO Pad su tablet che riduce la necessità di cavi, PC e alimentazione esterna.
• Installazione plug-and-play: sensori intelligenti per accensione e connessione automatica, pronti per la scansione immediata.
• Workflow DefinSight: software di misura industriale con procedure guidate e sequenze di ispezione automatizzate per report ripetibili.
• Fotocamera a colori con overlay AR: allineamento CAD-a-pezzo e registrazione visiva dei difetti (graffi, ammaccature) direttamente sul modello 3D.
• Modalità di misura flessibili: tracker+scanner combinati, tracker-only per ampie aree, scanner portatile per cavità e zone anguste.
• Modalità laser multiple: Ultra-Fast, Hyperfine, Deep-Hole e Tracker Large-Area per coprire diverse esigenze applicative.
• Comandi ergonomici e collaborazione: tasti one-touch e display integrati su scanner e tracker per operazioni intuitive e lavoro di squadra.
• Precisione industriale e stabilità: monitoraggio della precisione su più metriche — accuratezza volumetrica, sfericità e planarità.

Modalità di scansione (sintesi)

• Ultra-fast — 34 linee laser blu (TrackScan GO-C / TrackScan GO-E)
• Hyperfine — 7 linee laser parallele blu
• Deep-hole — linea laser blu aggiuntiva per cavità
• Tracker large-area — 34 linee laser blu per copertura estesa
• Fotogrammetria — supporto a fotogrammetria adattiva

Applicazioni

• Aerospaziale
• Stampi e attrezzaggi
• Automotive
• Energia e industria pesante
• Ferrovia e cantieristica navale
• Metrologia non industriale e reverse engineering

Note e conformità
Prestazioni valutate secondo JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 in un laboratorio di taratura accreditato ISO/IEC 17025. Alcuni risultati volumetrici in modalità solo tracker richiedono l'abbinamento con una barra di scala ad alta precisione. Il produttore si riserva il diritto di modificare parametri e immagini nei limiti previsti dalla legge.
