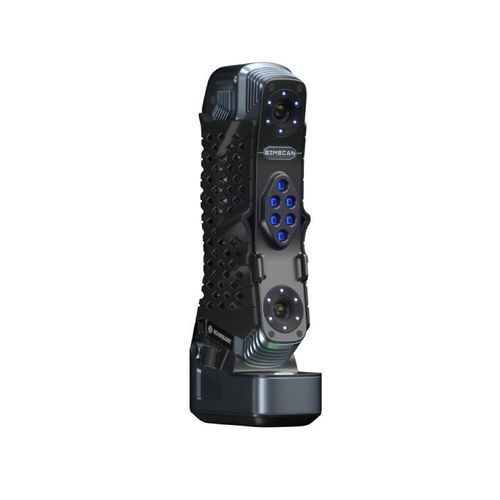

Scanner 3D SIMSCAN-S Gen2

di ispezioneper retro-ingegneriaper l'industria automobilistica

Panoramica
Il SIMSCAN-S Gen2 è uno scanner 3D tascabile progettato per la metrologia a livello di caratteristica e l'ispezione in ambienti produttivi di alto livello (aerospaziale, lavorazioni avanzate, automotive, stampi, energia e industria pesante). Fornisce misure tracciabili per la verifica di caratteristiche critiche GD&T e tolleranze ristrette.

Vantaggi principali

• Dimensioni tascabili, scocca in lega di magnesio leggera ed ergonomica per utilizzo manuale (circa 560 g).
• Libertà wireless con edge computing integrato e trasferimento dati wireless per operazioni in spazi ristretti o in quota.
• Acquisizione dati ultra-rapida (alto tasso di misura e frame rate) per geometrie complesse e attività di scansione impegnative.
• Conformità alla serie ISO 10360 per prestazioni tracciabili e ripetibili.

Modalità di scansione e sistema ottico
Il prodotto supporta più modalità per trattare diversi tipi di pezzi e caratteristiche:
Modalità Ultra-veloce: 108 righe laser blu (Quad Cross Technology)
Scansione Hyperfine: 17 righe laser blu parallele
Scansione fori profondi: 1 riga laser blu aggiuntiva per feature strette/profonde

Punti salienti delle prestazioni

• Precisione: 0,015 mm (prestazione standard SIMSCAN-S Gen2)
• Precisione volumetrica (standard): 0,015 mm + 0,03 mm/m
• Fotogrammetria adattiva (con barra di scala): 0,015 mm + 0,012 mm/m
• Tasso massimo di misura: 8.100.000 misurazioni/s
• Frame rate massimo: fino a 180 FPS
• Area di scansione massima: 700 mm × 600 mm

Design e usabilità

• Forma ergonomica portatile con base di ricarica staccabile e display intuitivo per monitoraggio in tempo reale.
• Progetto della fotocamera a base corta per catturare giochi, fori profondi, scanalature e canali con angoli di visuale ripidi.

Output e interfacce

• Formati file di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, ecc.
• Interfaccia: USB 3.0
• Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)

Conformità e tracciabilità
Prestazioni valutate secondo ISO 10360-13 (laboratorio accreditato ISO 17025), VDI/VDE 2634 Parte 3 e specifiche JJF1951. Sono applicabili brevetti e protezioni di proprietà intellettuale.

Tabella — Specifiche tecniche selezionate
Tipo: SIMSCAN-S Gen2 (alternativa SIMSCAN-E Gen2)
Modalità Ultra-veloce: 108 righe laser blu (Quad Cross Technology)
Modalità Hyperfine: 17 righe laser blu parallele
Modalità fori profondi: 1 riga laser blu aggiuntiva
Precisione (1): 0,015 mm (SIMSCAN-S Gen2) — SIMSCAN-E Gen2: fino a 0,020 mm
Tasso di scansione fino a: 8.100.000 misurazioni/s
Area di scansione fino a: 700 mm × 600 mm
Classe laser: CLASS II (sicuro per gli occhi)
Risoluzione fino a: 0,020 mm
Precisione volumetrica (standard): 0,015 mm + 0,03 mm/m
Fotogrammetria adattiva (accoppiata): 0,015 mm + 0,012 mm/m
Sfericità: 0,025 mm
Planarità: 0,035 mm
Distanza di lavoro: 300 mm
Profondità di campo: 550 mm
Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, ecc.
Modalità interfaccia: USB 3.0
Dimensioni: 203 mm × 80 mm × 44 mm
Peso: 560 g
Intervallo di temperatura operativa: -10–40°C
Umidità operativa (senza condensa): 10 ~ 90% RH
Standard wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)

caratteristiche / specifiche tecniche

• Model: SIMSCAN-S Gen2
• Accuracy: 0,015 mm
• Volumetric accuracy (standard): 0,015 mm + 0,03 mm/m
• Adaptive photogrammetry accuracy: 0,015 mm + 0,012 mm/m (with scale bar)
• Sphericity: 0,025 mm
• Flatness: 0,035 mm
• Measurement rate: up to 8.100.000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0,020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
