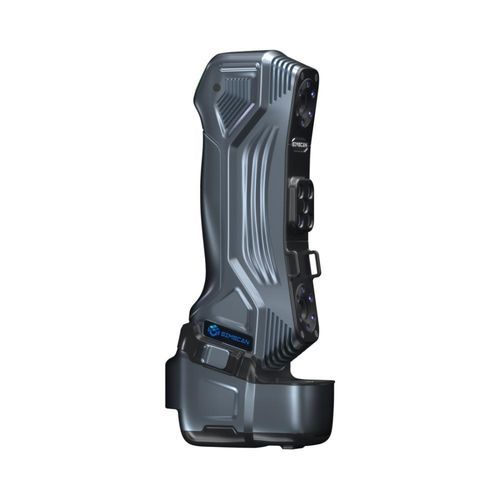

Scanner 3D SIMSCAN-E

per controllo di qualitàdi ispezioneper retro-ingegneria

Panoramica del prodotto
Il SIMSCAN-E è uno scanner 3D intelligente, wireless e tascabile, con scocca metallica compatta e edge computing integrato. Supporta funzionamento cablato e wireless, batterie doppie hot-swappable per uso prolungato e la piattaforma software DefinSight per velocizzare i flussi di lavoro di scansione e l'esportazione verso formati 3D comuni.

Caratteristiche principali

• Elevata velocità di misura: fino a 6.300.000 misurazioni/s grazie ad algoritmi avanzati.
• Modalità di scansione versatili: Ultra-fast (63 linee laser blu, Triple Cross Technology), Hyperfine (17 linee blu parallele) e Deep-hole (1 linea blu aggiuntiva) per adattarsi a geometrie complesse.
• Multiple configurazioni di linee laser e fino a 180 FPS per una scansione fluida.
• Rilevamento di dettagli fini: accuratezza di misura fino a 0,020 mm ed estrazione delle caratteristiche sub-pixel.
• Compatto e portatile: scocca metallica 203 × 80 × 44 mm, peso 600 g per uso a una mano.
• Elaborazione a bordo e trasferimento wireless Wi‑Fi 6 per scansioni senza cavi.
• Batterie doppie hot-swappable e base di ricarica removibile per funzionamento continuo e cambio rapido tra modalità cablata e wireless.

Tecnologie e componenti

• Telecamere industriali ad alta definizione e algoritmi di miglioramento delle immagini.
• Algoritmo di estrazione delle caratteristiche sub-pixel per maggiore fedeltà geometrica.
• Piattaforma di edge-computing integrata nello scanner.
• Connettività: Wi‑Fi 6 (802.11a/b/g/n/ac) e interfaccia USB3-B.

Applicazioni

• Aerospaziale
• Stampi e controllo degli utensili
• Automotive: ispezione in loco di stampi di tranciatura e cruscotti
• Energia e industria pesante
• Ferrovia e cantieristica navale
• Reverse engineering e controllo qualità

Note
Fornito con il software DefinSight e compatibile con i formati 3D più diffusi (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Adatto per attività in officina e scansioni da remoto grazie al funzionamento wireless e al design compatto.

Specifiche tecniche

• Tipo: SIMSCAN-E
• Modalità di scansione: Ultra-fast — 63 linee laser blu (Triple Cross Technology); Hyperfine — 17 linee blu parallele; Deep-hole — 1 linea blu aggiuntiva
• Precisione (errore di sondaggio, ISO 17025): fino a 0,020 mm
• Velocità di scansione: fino a 6.300.000 misurazioni/s
• Area di scansione: fino a 700 mm × 600 mm
• Classe laser: CLASS Ⅱ (sicuro per gli occhi)
• Risoluzione: fino a 0,020 mm
• Precisione volumetrica (standard): 0,015 mm + 0,035 mm/m
• Precisione volumetrica (con MSCAN-L15): 0,015 mm + 0,012 mm/m
• Distanza di lavoro: 300 mm
• Profondità di campo: 550 mm
• Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Dimensioni: 203 mm × 80 mm × 44 mm
• Peso: 600 g
• Temperatura di esercizio: -10°C a 40°C
• Interfaccia: USB3-B
• Wireless: Wi‑Fi 6, 802.11a/b/g/n/ac
• Brevetti: molteplici brevetti CN elencati dal produttore
