Sistema di fotogrammetria terrestre TrackProbe

con fotocamera 3D

Panoramica del prodotto

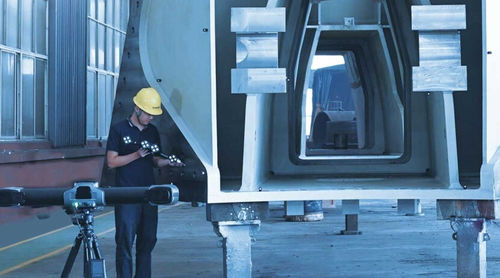

Il sistema di palpazione 3D TrackProbe, composto dall'i‑Probe di tracciamento e dall'i‑Tracker ottico, è progettato per misure di livello metrologico in officina. Come digitalizzatore 3D versatile, TrackProbe supporta la regolazione degli attrezzi, il marcaggio dei riferimenti e l'ispezione geometrica e dimensionale di macchine e pezzi su grandi volumi di misura e a lunghe distanze. Il sistema offre misurazioni portatili, precise e semplici da utilizzare anche in condizioni industriali gravose.

Applicazioni principali

• Regolazione degli attrezzi
• Marcatura dei riferimenti
• Ispezione geometrica (forma e profilo)
• Ispezione dimensionale di macchinari
• Misura di pezzi da piccoli a molto grandi

Caratteristiche principali

• Volume di misura fino a 49 m³
• Portata del probe 500 mm (lunghezza del probe escluso il palpino)
• Misura continua senza riposizionamento
• Spostamento agevole del tracker con pochi marker
• Flusso di lavoro integrato per scansione e palpazione
• Modalità di trasferimento dati cablata e wireless

Prestazioni e ambiente
Abbinato all'i‑Tracker (ampio campo visivo), l'i‑Probe può misurare pezzi fino a 6 m con tracciamento standard; la distanza di tracciamento è estendibile fino a 10 m per la misurazione di grandi superfici. TrackProbe utilizza tracciamento ottico ad alta precisione e algoritmi robusti per raggiungere la precisione di livello metrologico su forma e GD&T. L'i‑Probe è ottimizzato per punti profondi e zone difficili da raggiungere grazie alla sua lunghezza di ~500 mm e agli algoritmi dedicati, permettendo misure affidabili di fori di riferimento e target ostruiti. Il sistema è portatile e tollera vibrazioni di officina, variazioni di temperatura, cambiamenti di umidità e condizioni di illuminazione variabili grazie al riferimento dinamico.

Trasferimento dati e flusso di lavoro
TrackProbe supporta trasferimento dati cablato e wireless: la modalità wireless consente misurazioni flessibili in sito senza vincoli di cavi; la modalità cablata è disponibile quando serve maggiore sicurezza o affidabilità. Il software unifica i sistemi di coordinate dei dati di scansione e di palpazione per consentire il passaggio fluido tra scansione e palpazione.

Specifiche tecniche

• Tipo: TrackProbe
• Precisione volumetrica: 10.4 m³ (distanza di tracciamento 3.5 m) → 0.049 mm (0.0019 in)
• Precisione volumetrica: 28.6 m³ (distanza di tracciamento 5.0 m) → 0.067 mm (0.0026 in)
• Distanza di misura (per tracker): Max 10 m (393.7 in)
• Intervallo di dimensione pezzo consigliato: 0.1 m – 12 m (3.9 in × 472.4 in)
• Pixel della camera i‑Tracker: 25 MP
• Dimensioni dell'i‑Probe 500: 510 × 145 × 89 mm (20.1 × 5.7 × 3.5 in)
• Peso dell'i‑Probe 500: 700 g (1.54 lb)
• Intervallo di temperatura di esercizio: 0–45°C (32℉–113℉)
• Intervallo di umidità operativa (senza condensa): 10–90% UR
• Connessione: cablata e wireless
• Numero di target: 16
• Brevetti: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• Nota: Conforme alla norma ISO 10360‑2
